Laser-Schneidemaschine iqiege®7160S

Cutterfür Keramikfür Verbundwerkstoffe

I. Übersicht

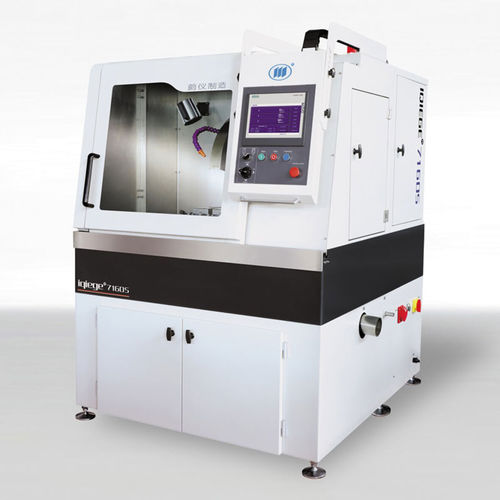

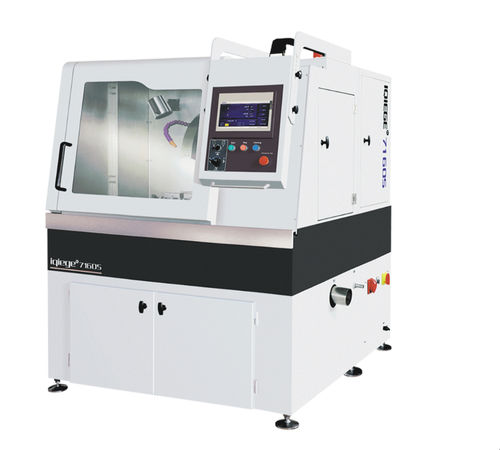

Die IQIEGE 7160S ist eine große, vollautomatische metallographische Schneidemaschine, konzipiert für anspruchsvolle Laboratorien und Qualitätskontrollabteilungen, die große oder komplexe Proben bearbeiten. Sie kombiniert eine Siemens PLC mit Touch‑HMI und hochpräzisen Schrittmotorantrieben für exakte Vorschubsteuerung und zuverlässigen Betrieb. Die Maschine verfügt über eine Schneidkammer von 1.240 mm × 780 mm und einen 7,5 kW Antrieb, wodurch die Bearbeitung großer, hochharter metallischer und nichtmetallischer Proben (z. B. große Gussteile, Verbundbauteile, Keramik, petrographische Proben) möglich ist.

Das System nutzt eine intelligente Schneidlogik, die die Vorschubgeschwindigkeit anhand des Stromfeedbacks automatisch anpasst, um Ausschuss bei teuren oder schwer zu schneidenden Materialien zu reduzieren. Eine Parameterdatenbank speichert bis zu 10 Sätze, was Chargenverarbeitung und reproduzierbare Ergebnisse erleichtert.

II. Haupttechnische Daten
Schnittart: Hackschnitt, Schubschnitt, interaktiver Schnitt
Vorschubart: kontinuierlicher Vorschub, Impuls‑Vorschub
Schnittgeschwindigkeit: 0,03–1 mm/s (Einstellschritt: 0,01)
Drehzahl (umrichtergesteuert): 500–2.300 U/min
Max. Verfahrwege: Z‑Achse 220 mm; Y‑Achse 200 mm; X‑Achse 240 mm
Abmessungen Schneidkammer: 1.240 mm × 780 mm
Max. Schnittdurchmesser: Φ160 mm
Schnittleistung: 7,5 kW
Stromversorgung: Dreiphasig 380V/50Hz
Außenmaße (L×B×H): 1.300 mm (1.675 mm mit geöffneter Tür) × 1.560 mm × 1.880 mm

Eigenschaften / Spezifikationen

• Modell: IQIEGE 7160S (iqiege®7160S)
• Steuerung: Siemens PLC mit Touch‑HMI
• Antrieb: Hochpräzise Schrittmotorantriebe für genaue Vorschubregelung
• Schneidkammer: Ultra‑groß 1.240 mm × 780 mm, geeignet für überdimensionierte Proben
• Unterstützte Schnittarten: Hackschnitt, Schubschnitt, interaktiver Schnitt
• Vorschubmodi: kontinuierlicher Vorschub, Impuls‑Vorschub
• Bereich Schnittgeschwindigkeit: 0,03–1 mm/s (Schritt: 0,01)
• Drehzahl (variabel): 500–2.300 U/min
• Max. Verfahrwege: Z 220 mm; Y 200 mm; X 240 mm
• Max. Schnittdurchmesser: Φ160 mm
• Schnittleistung: 7,5 kW
• Stromanforderung: Dreiphasig 380V/50Hz
• Intelligente Schnittlogik: Automatische Vorschubanpassung basierend auf Stromfeedback zur Reduzierung von Ausschuss
• Parameter­speicherung: Datenbank für bis zu 10 Parametersätze zur Unterstützung der Chargenverarbeitung
• Anwendung: Für metallische und nichtmetallische Materialien (Keramik, petrographische Proben, Verbundwerkstoffe); geeignet für präzises Probenentnehmen großer, komplexer oder harter Werkstücke
• Außenmaße (L×B×H): 1.300 mm (1.675 mm mit geöffneter Tür) × 1.560 mm × 1.880 mm
