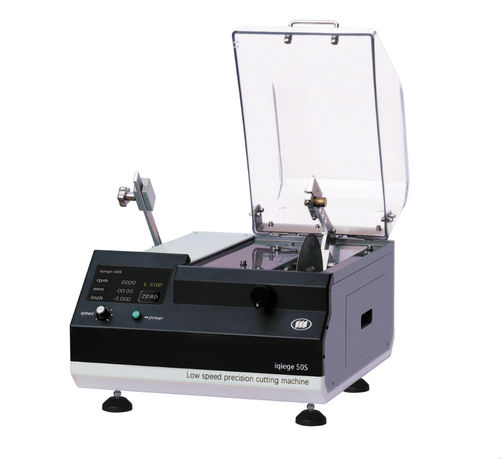

Rundmesser-Schneidemaschine iqiege®50S

für ScheibenLabormit manueller Beladung

Übersicht
Die Niedriggeschwindigkeits-Präzisionsschneidemaschine iqiege®50S verwendet bürstenlose Gleichstrommotorsteuerung und bietet eine kompakte Bauweise, zuverlässigen Betrieb sowie hohe Störfestigkeit. Sie ist für das präzise Schneiden verschiedener Materialien ausgelegt, insbesondere brüchiger synthetischer Kristalle mit hohem Wert. Die Maschine wird mit einer Standard-Einfachspannvorrichtung und fünf spezialisierten Spannvorrichtungen für optimale Winkelpositionierung geliefert. Ein Endschalter ermöglicht unbeaufsichtigten Betrieb; die Spindel bietet hohe Drehgenauigkeit, einen großen Drehzahlbereich und feine Einstellung der Horizontalzufuhr. Optional ist eine Schneidplattform für Schubbetrieb erhältlich.

Haupttechnische Daten
Maximale Schnittkapazität: Ø50 mm
Spindeldrehzahl: 150–2.000 U/min (stufenlose Regelung)
Nennmoment: 5,8 N·m
Spindelschnittleistung: 0,12 kW
X-Achsen Verfahrgenauigkeit: 0,01 mm
X-Achsen Verfahrweg: 40 mm
Schnittblatt: Außendurchmesser 127–177 mm (max. 200 mm); Innendurchmesser 12,7 oder 25,4 mm; Spannfutterdurchmesser: 50 mm
Schnittdruck: Hebelbelastung 0–700 g
Schnittart: Schlagend schneiden mit automatischem Stopp nach Schnittende
Wassertankvolumen: 1 L
Stromversorgung: 220 V (110 V optional)
Abmessungen: 595 × 630 × 535 mm
Nettogewicht: 45 kg
Optionale Zubehörteile: Schneidplattform

Schema der Spannvorrichtungen
Auf der Produktseite ist ein Schema der Spannvorrichtungen zur Ansicht verfügbar, das die Standard-Einfachspannvorrichtung und die fünf spezialisierten Vorrichtungen für die Werkstückpositionierung zeigt.

Merkmale / Technische Daten

• Antrieb und Steuerung: Bürstenlose Gleichstrommotorsteuerung für stabile Präzisionsschnitte bei niedrigen Drehzahlen.
• Anwendungsbereich: Geeignet für präzises Schneiden verschiedener Materialien, insbesondere brüchiger synthetischer Kristalle.
• Spannvorrichtungs-Konfiguration: 1 Standard-Einfachspannvorrichtung + 5 spezialisierte Vorrichtungen für genaue Winkelpositionierung.
• Automatisierung: Endschalter für unbeaufsichtigten Betrieb; automatische Abschaltung nach Schnittabschluss.
• Spindelleistung: Hohe Drehgenauigkeit, stufenlose Drehzahlregelung (150–2.000 U/min) und feine Einstellung der Horizontalzufuhr.
• Schnittblatt-Kompatibilität: AD 127–177 mm (max. 200 mm); ID 12,7 oder 25,4 mm; Spannfutter Ø50 mm.
• Zufuhr und Druck: X-Achsen Verfahrweg 40 mm, Genauigkeit 0,01 mm; Schnittdruck Hebelbelastung 0–700 g.
• Bauform und Abmessungen: 595 × 630 × 535 mm, Nettogewicht 45 kg; Wassertank 1 L.
• Stromoptionen: Standard 220 V (110 V auf Anfrage).
• Optionales Zubehör: Schneidplattform für Schubbetrieb.
