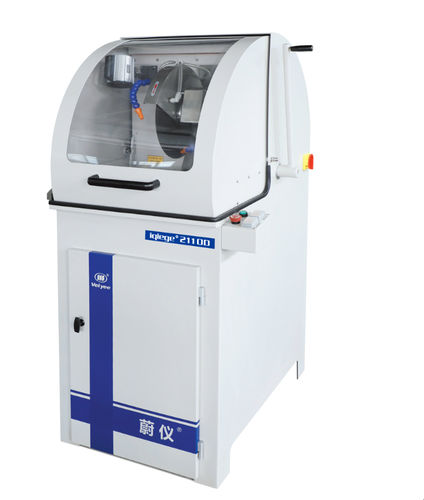

Rundmesser-Schneidemaschine iqiege® 2110D

für MetallRohrfür Metallographieanwendungen

I. Übersicht
Die iqiege® 2110D ist eine große vertikale metallographische Schneidemaschine, entwickelt nach sicherheits- und umweltschonenden Gesichtspunkten. Sie dient zum Schneiden von Proben aus Metallen, Gesteinen, Keramiken und anderen nichtmetallischen Materialien zur Probenvorbereitung für metallographische und petrographische Mikrostrukturanalysen. Die Maschine vereint Schneid-, Kühl-, Beleuchtungs- und Reinigungs-/Spanabfuhrsysteme und ist für die Laborprobenvorbereitung ausgelegt.

II. Aufbau
Die Anlage besteht aus einem Schneidsystem, Kühlsystem, Beleuchtungssystem und einem Reinigungs-/Spanabfuhrsystem. Der obere Bereich ist mit einer klappbaren Schutzhaube versehen, die über ein großes Sichtfenster und eine hochhelle Beleuchtung verfügt, um den Schneidprozess zu überwachen. Ein manuell betätigter Schwenkarm-Schneidhebel (rechte Seite) erleichtert die Bearbeitung großer Werkstücke. Der gerillte Arbeitstisch aus Gusseisen in Kombination mit einem Schraubstock spannt unregelmäßige Werkstücke. Der Kühlmitteltank ist im Sockel untergebracht und besitzt ein Filtersieb zur Spanaufnahme. Sicherheitsvorrichtungen umfassen einen portalförmigen Sicherheitsschalter und eine explosionsgeschützte Abdeckung.

III. Haupttechnische Daten
Stromversorgung: Dreiphasig 380V/50Hz
Scheibenspezifikation: Φ350×2,5×32 mm
Drehzahl: 2.300 rpm
Arbeitstisch-Abmessungen: 400 mm × 320 mm
Maximale Schnitthöhe/Ø: Φ110 mm
Eingangsleistung: 4,4 kW
Schneidmotornleistung: 4 kW
Außenmaße (B×T×H): 1050 mm × 1050 mm × 1660 mm
Nettogewicht: 400 kg

Eigenschaften / Technische Daten

• Modell: iqiege® 2110D
• Anwendung: Schneiden von Proben aus Metallen, Gesteinen, Keramiken und anderen nichtmetallischen Materialien für metallographische und petrographische Analysen
• Scheibengröße: Φ350×2,5×32 mm
• Max. Schnittdurchmesser: Φ110 mm
• Drehzahl: 2.300 rpm
• Eingangsleistung: 4,4 kW; Schneidmotornleistung: 4 kW
• Arbeitstisch-Abmessungen: 400 mm × 320 mm
• Außenmaße (B×T×H): 1050 mm × 1050 mm × 1660 mm
• Nettogewicht: 400 kg
• Rahmen: Gusseisenrahmen für stabile Aufstellung
• Sicherheit: Portalförmiger Sicherheitsschalter und explosionsgeschützte Abdeckung
• Kühlung & Spanabfuhr: Kühlmitteltank mit Filtersieb, Magnetabscheider und speziellem Schneidfluid
• Betrieb: Manuelles Schwenkarm-Schneidverfahren mit rechtsseitigem Hebel
• Beobachtung & Beleuchtung: Großes Sichtfenster und hochhelle Beleuchtung
• Arbeitstisch: Gerillter Gusseisentisch mit Schraubstock für unregelmäßige Werkstücke
