Mikroskop für die Metallurgie WY-E

metallurgischeszur Materialuntersuchuingfür Metall

Produktbeschreibung

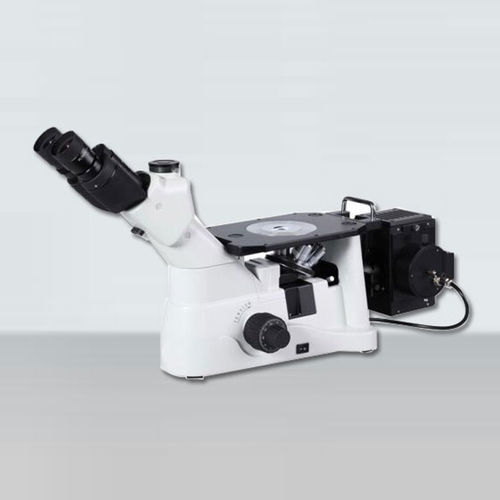

Das invertierte Metallografiemikroskop WY-E ist mit einem unendlich korrigierten, auf chromatische Aberration ausgelegten optischen System (CSIS) ausgestattet und bietet verbesserte Bildqualität und erhöhte Auflösung für metallografische Untersuchungen.

Optische Merkmale und Beobachtung
Hochaugenpunkt, sehr großes Feld, plan-Okulare (PL10X/22 mm; optional PL15X/16 mm) liefern ein großes, flaches Sichtfeld. Unendlich korrigierte, lang Arbeitsabstand Metallografie-Objektive (achromatisch und halb-apochromatisch verfügbar) sind für den Betrieb ohne Deckglas ausgelegt. Der schwenkbare Trinokular-Kopf (45° geneigt) unterstützt Foto- und Videoaufnahmen, mit einstellbarem Augenabstand und individueller Dioptrieneinstellung. Strahlaufteilung: Volle Binokularsicht und 80%:20% Binokular:Trinokular.

Fokussierung, Objekttisch und Mechanik
Koaxiale Grob-Fein-Fokussierung in niedriger Handlage mit einstellbarer Grobspannung. Grobverstellung: 38 mm/Umdrehung; Feineinstellung: 0,2 mm/Umdrehung; Fokusgenauigkeit: 0,002 mm. Feststehender Tisch 160 × 250 mm. Niedrigprofiliger koaxialer mechanischer Fahrtmesser mit Verfahrweg 120 × 78 mm. Optionale Metallplatten mit Mittelbohrung (Φ12 oder Φ25) und Tischverlängerungsplatte erhältlich.

Beleuchtung, Stromversorgung und Lichtquelle
Reflektierende Köhler-Beleuchtung mit verstellbarer Aperturblende und zentrierbarer Feldblende. Adaptives Weitbereichs-Netzteil (90–240 V). 12 V, 50 W Halogenlampe mit stufenlos einstellbarer Helligkeit und Lampenschutz zur Verlängerung der Lebensdauer.

Bildgebung, Fotografie und Messung
Der schwenkbare Trinokular-Kopf ermöglicht Foto- und Videoaufnahmen. Das System kann an einen PC mit spezieller Erfassungs- und Analyse-Software angeschlossen werden. Fotografie-Optionen: Verlängerungsrohr mit PK-Anschluss und optionales 3,2× Fotookular. Bildadapter: 0,5×, 1,0× und C-Typ Kameradapterrohre. Kompatibel mit verschiedenen Mikrometern für Messaufgaben.

Zubehör und optionale Geräte

• 5-Loch Wechslerturm
• Polarisation: Polarisator-Einsatz und drehbarer Analysator (360°)
• Farbfilter: Φ32 mm Gelb / Grün / Blau / Neutral
• Optionale mechanische Zubehörteile: Tischverlängerungsplatte, koaxiale Niedrigpositions-Fahrskala

Technische Daten (Schlüsselpunkte)

• Optisches System: Unendlich korrigiertes achromatisches System (CSIS)
• Beobachtungstubus: Schwenkbarer Trinokular-Kopf 45°; Augenabstand 54–75 mm; Dioptrien ±5 D; Strahlaufteilung 100% binokular oder 80%:20% binokular:trinokular
• Okular: PL10X/22 mm Hochaugenpunkt, Weitfeld; optional PL15X/16 mm
• Objektive: LMPL5X/0.15/WD10.8; LMPL10X/0.3/WD10; LMPL20X/0.45/WD4; LMPLFL50X/0.55/WD7.8; LMPLFL100X/0.80/WD2.1
• Revolver: 5-Loch Wechslerturm
• Fokussierung: Koaxial Grob/Fein; Grob 38 mm/U; Fein 0,2 mm/U; Genauigkeit 0,002 mm; Spannungsregelung inklusive
• Tisch: Fest 160 × 250 mm
• Arbeitstisch Optionen: Metallplatte (Mittelbohrung Φ12) / Metallplatte (Mittelbohrung Φ25) / Verlängerungsplatte
• Fahrskala: Niedrigprofil-Koaxial-Messlineal, Verfahrweg 120 × 78 mm
• Reflektionsbeleuchtung: Köhler-Beleuchtung; verstellbare Apertur; zentrierbare Feldblende; 90–240 V adaptiv; 12 V 50 W Halogenlampe
• Polarisation: Polarisator/Analysator Einsätze, Analysator 360° drehbar
• Filter: Φ32 mm Gelb/Grün/Blau/Neutral
• Fotografie: Verlängerungsrohr (PK-Anschluss); optionales 3,2× Fotookular
• Bildadapter: 0,5× / 1,0× / C-Typ Kameradapterrohre
