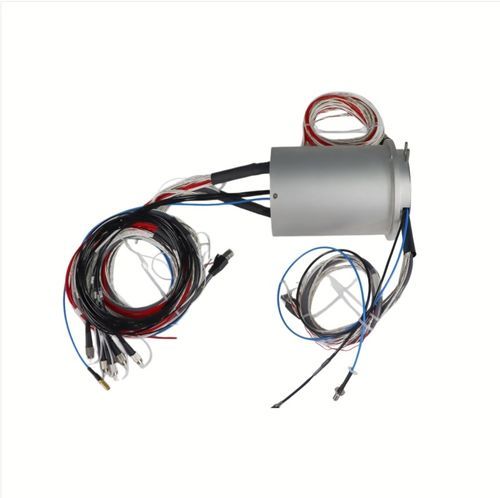

Elektro-optischer Schleifring DHS110-52-5F-1S

hybrid1 Gbpsfür Roboter

Kurzbeschreibung
Modell DHS110-52-5F-1S, Ø110 mm, elektro-optischer RF-Hybrid-Schleifring, der 52 elektrische Leiter, ein 5-Kanal Fiber Optic Rotary Joint (FORJ) und ein 1-Kanal RF koaxiales Drehgelenk in einer kompakten Einheit vereint. Unterstützt 360° Dauerdrehung für Strom, Signale, optische Hochgeschwindigkeitsdaten und RF-Übertragung. Geeignet für Radarantennen-Drehteller, Satcom-Bodenstationen, elektro-optische Pod-Systeme und rotierende Roboterplattformen. Kundenspezifische Konfiguration möglich.

Produktdetails
Produktname: DHS110-52-5F-1S Elektro-optischer RF-Hybrid-Schleifring
Modellnummer: DHS110-52-5F-1S
Außendurchmesser: 110 mm (Flanschmontage)
Elektrische Kanäle: 52 Leiter — Mischung aus Leistungs- (2A/5A/10A/15A) und Steuersignalen (CAN, RS485, Ethernet, etc.)
Faserkanäle: 5-Kanal FORJ — unterstützt Single Mode (SM 9/125 µm) oder Multi Mode (MM 50/125, 62.5/125 µm), Wellenlängen 850/1310/1550 nm, Steckverbinder FC/SC/ST/LC optional
RF-Kanal: 1 RF koaxiales Drehgelenk — N/SMA/TNC Steckverbinder & Frequenzband anpassbar
Nenndrehzahl: 0–100/300 U/min (höher auf Anfrage)
Betriebstemperatur: -40°C bis +80°C
Schutzart: IP54–IP65 (optional)
Kontaktmaterial: Edelmetall Gold-Gold Kontakte, geringes elektrisches Rauschen < 10 mΩ
Lebensdauer: > 50 Millionen Umdrehungen (typisch)

Hauptmerkmale

• Drei-in-einem Integration — elektrische Leiter + FORJ Glasfaser + RF koaxiales Drehgelenk in einer Welle, reduziert den Installationsplatz
• EMI-immune Faserübertragung — unterstützt Gigabit+ Hochgeschwindigkeitsdaten, unempfindlich gegen elektromagnetische Störungen
• Niedrigverlust RF-Kanal — geringer VSWR und geringe Einfügungsverluste zur Erhaltung der Hochfrequenzsignal-Integrität
• Gold-Gold Kontakte — stabile niedrige Kontaktwiderstände, geeignet für Präzisionssteuerung und industrielle Ethernet-Anwendungen (EtherCAT/Profinet)
• Vollständige Anpassung — Leiteranzahl, Stromstärke, Fasertyp, RF-Frequenz, Kabellänge, Steckverbindertyp, IP-Schutzgrad

Typische Anwendungen

• Radarantennen-Drehteller und Satcom-Bodenstationen
• Elektro-optische / Infrarot (EO/IR) Gimbal-Pods
• UAV- und robotische 360°-Rotationsplattformen
• Medizinische CT-/MRI-Gantry-Systeme
• Offshore-Überwachungs- und Beobachtungsmasten

Technische Spezifikationen

• Modell: DHS110-52-5F-1S
• Außendurchmesser: 110 mm (Flanschmontage)
• Elektrische Leiter: 52 (gemischt Leistung/Steuerung; typische Nennwerte 2A/5A/10A/15A)
• Glasfaser: 5-Kanal FORJ; unterstützt SM 9/125 µm oder MM 50/125 / 62.5/125 µm; Wellenlängen 850/1310/1550 nm; FC/SC/ST/LC Steckverbinder optional
• RF: 1 koaxiales Drehgelenk; Steckverbindertypen N / SMA / TNC; Frequenzband konfigurierbar
• Nenndrehzahl: bis zu 100/300 U/min Standard (höher auf Anfrage)
• Betriebstemperaturbereich: -40°C bis +80°C
• Schutzart: konfigurierbar IP54 bis IP65
• Kontaktmaterial & Leistung: Gold-Gold Edelmetallkontakte, geringes elektrisches Rauschen < 10 mΩ Kontaktwiderstand
• Lebensdauer: > 50 Millionen Umdrehungen (typisch)
• Anpassungsoptionen: Leiteranzahl, Stromstärke, Fasertyp, RF-Frequenz, Kabellänge, Steckverbindertyp, IP-Schutzgrad
