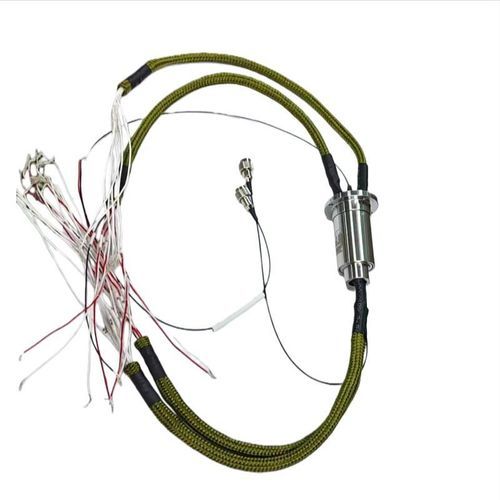

Elektro-optischer Lichtwellenleiter-Drehverbindung DHS025-19-1F

MetallEdelstahlkompakt

Produktübersicht
Diese integrierte elektrische und faseroptische Schleifringbaugruppe, Modell DHS025-19-1F, ist eine Hochleistungs-Drehverbindung, die für die zuverlässige Übertragung von Strom, Signalen und optischen Daten in anspruchsvollen 360°-Dauerrotationsanwendungen entwickelt wurde. Sie kombiniert 19 elektrische Kanäle und 1 Einmoden-Faseroptikkanal in einem kompakten, langlebigen Edelstahlgehäuse.

Kernvorteile

• Integriertes Design: Kombiniert hochstromfähige elektrische Wege mit einem verlustarmen optischen Kanal in einer kompakten Einheit, was das Systemdesign vereinfacht.
• Hohe Zuverlässigkeit: Verfügt über Edelmetallkontakte, robuste Edelstahlkonstruktion und eine lange Lebensdauer (≥3M Umdrehungen) für kritische Anwendungen.
• Stabile Leistung: Geringer und konstanter Einfügeverlust für den optischen Kanal, minimale Kontaktwiderstandsvariation und hervorragende Isolierung gewährleisten die Signalintegrität.
• Für raue Umgebungen gebaut: Arbeitet zuverlässig über einen weiten Temperaturbereich und ist gegen Staub und leichte Feuchtigkeit geschützt (IP51).

Diese Schleifringbaugruppe ist die optimale Lösung für fortschrittliche Drehsysteme, bei denen Leistung, Haltbarkeit und Datenintegrität nicht beeinträchtigt werden dürfen.

Haupttechnische Parameter
Anzahl der Schaltkreise: 19
Nennstrom:

• Leistung: 8 Schaltkreise bei 3A + 1 geschirmter Schaltkreis; 28VDC
• Signal: 9 Schaltkreise bei 9A + 1 geschirmter Schaltkreis

Nennspannung: 0–28VDC
Isolationswiderstand: ≥500 MΩ @ 500VDC
Kontaktwiderstand: ≤100 mΩ (ohne Leitungen)
Dynamische Kontaktwiderstandsvariation: ≤10 mΩ
Drehzahlbereich: ≥120 U/min
Lebensdauer: ≥3,000,000 Umdrehungen
Betriebstemperatur: -40°C bis +60°C
Schutzart: IP51
Drehmoment: ≤20 mN·m (bei Raumtemperatur)
Strukturmaterial: Edelstahl
Elektrisches Kontaktmaterial: Edelmetall
Produktgewicht: ≤220g (ohne Leitungen)
Leitungsdrahtspezifikation: Siehe Verdrahtungsdiagramm
Abdichtungsverfahren für Gewindebohrungen und Kabelausgänge: Verguss mit Dichtmittel

Technische Parameter des faseroptischen Schleifrings

• Anzahl der Kanäle: 1
• Betriebswellenlänge: 1270nm / 1330nm
• Fasertyp: Einmodenfaser
• Steckertyp: FC/PC
• Einfügeverlust: <2dB
• Einfügeverlustvariation: <±0.5dB
• Verpackungsdurchmesser: Ø 0.9” (gepanzert)

Hauptmerkmale

• Elektro-optischer Schleifring
• Kompaktes und integriertes Design für fortschrittliche Drehsysteme
• Geeignet für raue Umgebungen und kritische Anwendungen

Technische Spezifikationen

• Modell: DHS025-19-1F
• Anzahl der elektrischen Schaltkreise: 19
• Anzahl der faseroptischen Kanäle: 1 (Einmodenfaser)
• Betriebstemperatur: -40°C bis +60°C
• Schutzart: IP51
• Material: Edelstahlgehäuse, Edelmetallkontakte
• Lebensdauer: ≥3,000,000 Umdrehungen
• Drehzahl: ≥120 U/min
• Gewicht: ≤220g (ohne Leitungen)
