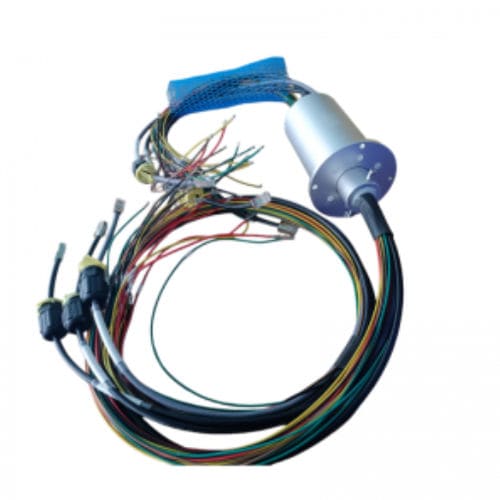

Ethernet-Schleifring DHS078-43-006

Gigabit-Ethernet1 Gbps100 Mbps

Produktübersicht
Der DHS078-43-006 ist ein für PROFINET optimierter Ethernet-Schleifring mit 78 mm Außendurchmesser, entwickelt zur Integration von Industrieversorgung, Steuersignalen und Hochgeschwindigkeits-Ethernet in rotierenden Systemen. Er bietet 43 dedizierte Leitungen für PN-Kommunikation und unterstützt Fast Ethernet (100 Mbps) sowie Gigabit Ethernet (1000 Mbps) für zuverlässige Datenübertragung in Automatisierungsumgebungen.

Hauptvorteile für PROFINET-Anwendungen

• Für PN optimiert: Geschirmte, dedizierte Leitungen für PROFINET zur Minimierung von Paketverlust und Latenz in industriellen Netzwerken.
• Duale Ethernet-Unterstützung: Unterstützung von 100 Mbps und 1000 Mbps PN Ethernet, kompatibel mit gängigen SPS- und HMI-Systemen.
• Extrem stabiles Signal: Gold-Gold-Kontakte und <10 mΩ dynamischer Kontaktwiderstand zur Reduzierung von Störungen und Sicherstellung der Protokollintegrität.
• Industriegeeignete Robustheit: Schutzart IP51 und Gehäuse aus Aluminiumlegierung für Staub- und Vibrationsbeständigkeit in der Produktion.
• Plug-and-Play-Integration: Vorgefertigte RJ45-Anschlüsse für die einfache Anbindung an bestehende PROFINET-Infrastrukturen.

Typische Anwendungen

• PROFINET-basierte Industrieroboter und Manipulatoren
• Automatisierte rotative Produktionslinien mit PN-Kommunikation
• CNC-Werkzeugmaschinen mit rotierenden Tischen
• Intelligente Fördersysteme und Drehindexierer
• Industrielle PTZ-Kameras mit PN-Datenübertragung

Technische Merkmale / Spezifikationen

• Modellbezeichnung: DHS078-43-006
• Serie: DHS078 series
• Außendurchmesser (Ø): 78 mm
• Anzahl der Leitungen: 43 Leitungen optimiert für PN-Kommunikation
• Ethernet-Unterstützung: Fast Ethernet 100 Mbps und Gigabit Ethernet 1000 Mbps
• Kommunikationsprotokoll: PROFINET (PN)
• Kontaktmaterial: Gold-Gold-Kontakte
• Dynamischer Kontaktwiderstand: <10 mΩ (dynamisch)
• Schutzart: IP51
• Gehäuse: Aluminiumlegierung
• Anschlüsse: Vorgefertigte RJ45-Anschlüsse
• Konstruktionsfokus: Industriestabile Leistung, niedrige Latenz und Plug-and-Play-Integration für rotierende Automatisierungsgeräte
