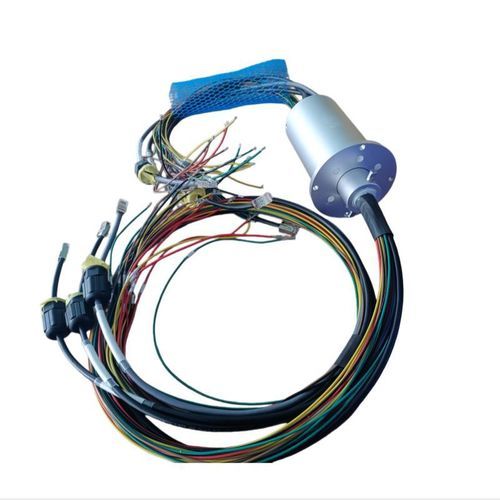

Schleifring / 1 Gbps DHS078-43-006

Gigabit-EthernetEthernet100 Mbps

Kurzbeschreibung
DHS078-43-006 PROFINET (PN) Ethernet-Schleifring, Außendurchmesser 78 mm

Kern­spezifikationen (PN- & Ethernet-Fokus)

• Modell: DHS078-43-006
• Außendurchmesser: 78 mm
• Gesamtanzahl Leitungen: 43
• PN-Kommunikation & Ethernet-Konfiguration:
• 5 Kanäle × 2A (Fast Ethernet PN, 1 geschirmter Ring)
• 18 Kanäle × 2A (Gigabit Ethernet PN, 2 geschirmte Ringe)
• Leistung & Steuerung: 20 Kanäle × 10A (380VAC, für industrielle Steuerstromversorgung)
• Wesentliche elektrische Leistungsdaten:
• Dynamische Widerstandsvariation: <10 mΩ (entscheidend für stabilen PN-Signalverlauf)
• Isolationswiderstand: 1000 MΩ @1000 VDC (Leistung) / 500 MΩ @500 VDC (Signal)
• Durchschlagsfestigkeit: 1500 VAC (Leistung) / 500 VAC (PN/Ethernet-Signal)
• Mechanik & Umwelt: 0–300 U/min, -20°C bis +80°C, IP51, Gehäuse aus Aluminiumlegierung, Gold‑Gold-Kontakte
• Anschluss: Vormontierter RJ45-Stecker (direkter Anschluss an PN-Netzwerk)

Produktübersicht
Der DHS078-43-006 ist ein professioneller PROFINET (PN) Ethernet-Schleifring mit 78 mm Außendurchmesser, entwickelt zur zuverlässigen Integration von Industrie­versorgung, Steuersignalen und Hochgeschwindigkeits‑Ethernet‑Übertragung. Mit 43 für PN optimierten Leitungen unterstützt er Fast Ethernet (100 Mbps) und Gigabit Ethernet (1000 Mbps) und eignet sich für rotierende Industrie­systeme, die stabile PROFINET‑Datenübertragung erfordern.

Wichtige Vorteile für PROFINET‑Anwendungen

• PN‑optimiert: Dedizierte geschirmte Leitungen minimieren Paketverlust und Latenz in Automationsnetzwerken.
• Duale Ethernet‑Unterstützung: Integriert 100M und 1000M PN‑Ethernet, kompatibel mit gängigen Industrie‑PLCs und HMIs.
• Extrem stabiles Signal: Gold‑Gold‑Kontakte und <10 mΩ dynamische Widerstandsvariation reduzieren Störungen und sichern Protokollzuverlässigkeit.
• Industrie‑taugliche Robustheit: IP51‑Schutz und Aluminiumgehäuse widerstehen Staub und Vibrationen in Fertigungsumgebungen.
• Plug‑and‑Play: Vormontierte RJ45‑Stecker erleichtern die Integration in bestehende PROFINET‑Infrastrukturen.

Typische Anwendungen

• PROFINET‑basierte Industrieroboter und Manipulatoren
• Automatisierte rotative Produktionslinien (PN‑Kommunikation)
• CNC‑Maschinen mit rotierenden Werkbänken
• Intelligente Fördersysteme & Drehindexer
• Industrielle PTZ‑Kameras mit PN‑Datenübertragung

Technische Spezifikationen

• Modell: DHS078-43-006
• Außendurchmesser: 78 mm
• Gesamtanzahl Leitungen: 43
• Ethernet‑Konfiguration: 5×2A (Fast Ethernet, 1 geschirmter Ring) + 18×2A (Gigabit Ethernet, 2 geschirmte Ringe)
• Leistungs‑/Steuerkanäle: 20×10A (380VAC)
• Unterstützt: 100 Mbps (Fast Ethernet) und 1000 Mbps (Gigabit Ethernet)
• Dynamische Widerstandsvariation: <10 mΩ
• Isolationswiderstand: 1000 MΩ @1000 VDC (Leistung); 500 MΩ @500 VDC (Signal)
• Durchschlagsfestigkeit: 1500 VAC (Leistung); 500 VAC (PN/Ethernet‑Signal)
• Betriebsgeschwindigkeit: 0–300 U/min
• Betriebstemperatur: -20°C bis +80°C
• Schutzart: IP51
• Gehäusematerial: Aluminiumlegierung
• Kontaktmaterial: Gold‑Gold‑Kontakte
• Anschluss­schnittstelle: Vormontierter RJ45‑Stecker für PN‑Netzwerkverbindung
