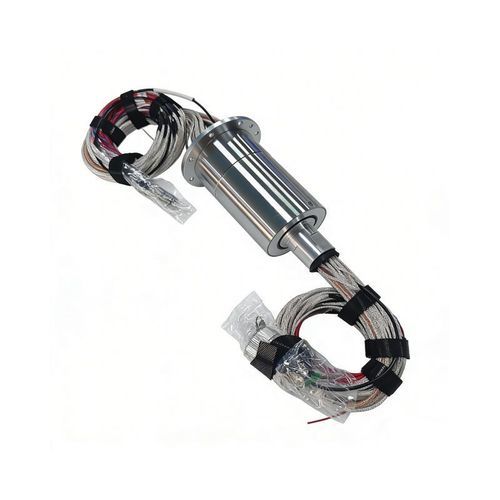

Elektro-optischer Schleifring DHS055-60-1F-004

Lichtleiterhybridfür die Luftfahrtindustrie

Kurzbeschreibung
Der photoelektrische Schleifring DHS055-60-1F-004 ist ein integrierter Drehverbinder, der gleichzeitig Energie, elektrische Signale und optische Signale zwischen rotierenden und stationären Baugruppen überträgt. Außendurchmesser: 55 mm. Kanäle: 60 elektrisch + 1 optisch (Einmodenfaser).

Kernvorteile

• Integriertes Design für kombinierte elektrische und optische Übertragung
• Gleichzeitige Übertragung:
  • Leistungsleitungen: 8 Kanäle @ 10A/26V
  • Signalleitungen: 43 Kanäle (einschließlich LVDS-Differenzsignalen und analogem Video)
  • Optischer Kanal: Einmodenfaser @ 1310/1550 nm
  • Verringert den Bedarf an mehreren separaten Steckverbindern und vereinfacht die Systemarchitektur

Hohe Zuverlässigkeit

• Isolationswiderstand: ≥300 MΩ @ 500 VDC
• Durchschlagfestigkeit: 300 VAC @ 50 Hz, 5 s
• Variation des Kontaktwiderstands: ≤10 mΩ (dynamisch)
• Betriebstemperatur: -45°C bis +80°C
• Ausgelegt für Vibration, Stoß und Feuchte

Langlebiges Design

• Drehzahllebensdauer: 5.000.000 Umdrehungen (konstruktive Vorgabe)
• Kontaktmaterial: Edelmetallkontakte Gold-Gold
• Reibmoment: ≤0,3 N·m
• Niedrigverschleiß-Design für verlängerte Wartungsintervalle

Anwendungsbereich

• Militärische und luftfahrttechnische Anwendungen:
  • Radarantennensysteme
  • Türme von Militärfahrzeugen
  • Satellitenkommunikationssysteme
  • Unbemannte Luftfahrzeuge (UAV)
  • Lenksysteme für Raketen

Technische Daten

• Modell: DHS055-60-1F-004
• Bezeichnung: Photoelektrischer Schleifring
• Außendurchmesser: 55 mm
• Elektrische Kanäle: 60
• Optische Kanäle: 1 (Einmodenfaser @ 1310/1550 nm)
• Leistungsleitungen: 8 Kanäle @ 10A/26V
• Signalleitungen: 43 Kanäle (inkl. LVDS differenziell und analoges Video)
• Isolationswiderstand: ≥300 MΩ @ 500 VDC
• Durchschlagfestigkeit: 300 VAC @ 50 Hz, 5 s
• Variation des Kontaktwiderstands: ≤10 mΩ (dynamisch)
• Betriebstemperatur: -45°C bis +80°C
• Drehzahllebensdauer: 5.000.000 Umdrehungen
• Kontaktmaterial: Edelmetallkontakte Gold-Gold
• Reibmoment: ≤0,3 N·m
• Ausgelegt für raue Umgebungen: Vibration, Stoß, Feuchte
