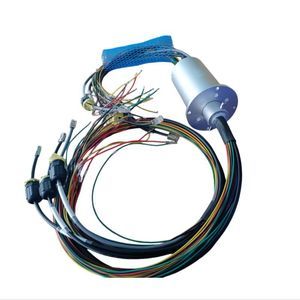

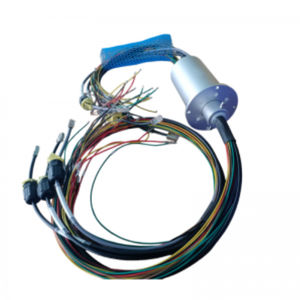

Ethernet-Schleifring DHS030-24-002

Gigabit-Ethernet1 Gbps100 Mbps

Kurzbeschreibung
Micro-Solid-Shaft Ethernet-Schleifring DHS030-24-002 mit 30 mm Außendurchmesser, ausgelegt für die zuverlässige Übertragung von 100/1000 Mbps und 1 Gigabit Ethernet sowie die Kombination mit bis zu 15 Leistungskanälen (2–20 A). Schutzart, Steckverbinder und Nennströme anpassbar für industrielle Anwendungen.

Produkteigenschaften

• Entwickelt für stabile 250 MHz Signalübertragung mit geringem Einfügedämpfungs- und hohem Rückflussverhalten
• Faserbürsten-Bündel-Kontaktstruktur für hohe Lebensdauer
• Unterstützt stabile Übertragung von 1–2 Gigabit-Ethernet-Signalen
• Kompaktes, integriertes Design für einfache Montage
• Schutzgrad wählbar von IP51 bis IP68
• Standardmodelle verfügbar, kundenspezifische Ausführungen auf Anfrage
• Optionale RJ45-Stecker in Ausführung männlich oder weiblich
• Mit hochwertigen Ethernet-Kabeln bestückt
• Wartungsfreier Betrieb unter normalen Bedingungen

Typische Anwendungen

• Kompakte Netzwerksysteme und Datenverbindungen
• Videoüberwachungssysteme und Kameras
• Bühnen- und Rundfunksteuerungen
• Industrielle Automatisierung und Bewegungssteuerung
• Übertragung verschiedener Netzwerkkabeltypen und RJ45-Schnittstellen

Standard-Abmessungszeichnung
DHS030-6 (Standard-Abmessung vom Hersteller geliefert)

Unsere Vorteile

• Signal- und Leistungsübertragung in einer 360° Dauerrotations-Einheit; Gold-auf-Gold-Kontakte und modulare kompakte Bauweise
• Professionelles Design und Fertigung mit CNC-Bearbeitung und strengen Prüfverfahren
• 12 Monate Gewährleistung bei Herstellungsfehlern (ausgenommen Unfallschäden) mit Wartung/Austausch und technischem Support

Technische Daten

• Modell: DHS030-24-002 (DHS030 Serie)
• Leitungen: 24
• Betriebstemperatur: -40°C bis +65°C
• Nennstrom: anpassbar (2–20 A für Leistungskanäle)
• Betriebsfeuchte: ≤70%
• Nennspannung: 0–240 VAC/VDC
• Schutzart: IP54 (IP51–IP68 optional)
• Isolationswiderstand: ≥1000 MΩ @ 500 VDC
• Gehäuse: Aluminiumlegierung
• Durchschlagfestigkeit: 1500 VAC @ 50 Hz, 60 s, 2 mA
• Kontaktmaterial: Edelmetall
• Dynamische Kontaktwiderstandsänderung: ≤10 mΩ
• Anschlussleitungen: farbcodierte, teflonisolierte, verzinnte flexible Litzen
• Drehzahl: 0–600 rpm
• Anschlusslänge: 500 mm ±20 mm
• Ausgelegt für 250 MHz Signalübertragung; unterstützt 100/1000 Mbps und 1 Gigabit Ethernet kombiniert mit bis zu 15 Leistungskanälen (2–20 A)
