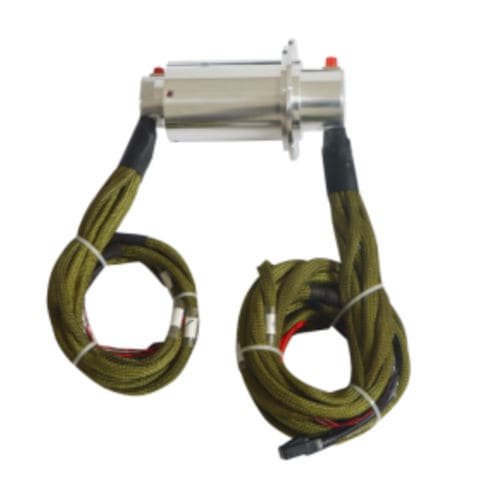

Hybrider Lichtwellenleiter-Drehverbindung DHS066-39-1F

zur Leistungs- und Signalübertragungfür Robotikfür medizinische Geräte

Kurzbeschreibung
Optoelektrischer Schleifring / optoelektrisches Drehgelenk. Modell DHS066-39-1F überträgt 1 Singlemode‑Lichtleiter und 39 elektrische Kanäle und unterstützt gemischte Signal‑ und Leistungsanschlüsse. Entwickelt für zuverlässige rotierende optische und elektrische Übertragung in industriellen Umgebungen.

Produktdetails — Hauptparameter (Tabelle dargestellt als Zeilen)
DHS066-39-1F
Anzahl der Stromkreise: 39
Betriebstemperatur: -40°C ~ +65°C
Nennstrom: anpassbar
Betriebsfeuchte: ≤70%
Nennspannung: 0~240 VAC/VDC
Schutzart: IP54
Isolationswiderstand: ≥1000MΩ @500VDC
Gehäusematerial: Aluminiumlegierung
Durchschlagsfestigkeit: 1500 VAC @50Hz, 60s, 2mA
Material der elektrischen Kontakte: Edelmetall
Dynamische Widerstandsänderung: ≤10MΩ
Leitungs­spezifikation: Farbige Teflon‑isolierte, verzinnte, mehrdrähtige flexible Leitung
Drehzahl: 0~600 rpm
Leitungslänge: 500mm + 20mm

Parameter des Faseroptik‑Schleifrings
Anzahl der Kanäle: 1
Typische Einfügedämpfung (23°C): ≤4 dB
Arbeitswellenlänge: 1270 ~ 1610 nm
Schwankung der Einfügedämpfung: ≤2 dB
Fasertyp: Singlemode‑Faser
Rückflussdämpfung: ≥40 dB
Steckertyp: FC/PC
Pigtail‑Ausführung: Ø2 gepanzert
Übertragungsrichtung: bidirektional
Rate: ≥10 Gbps

Produkteigenschaften

• Hohe Datenübertragungsrate (≥10 Gbps)
• Geeignet für Langstreckenübertragung und störungsempfindliche Verbindungen (keine EMI)
• Kompaktes, leichtes Aluminiumgehäuse für beengte Einbausituationen
• Für raue Umgebungen ausgelegt, Schutzart IP54
• Lange Lebensdauer durch Edelmetallkontakte

Typische Anwendungen
High‑End‑Roboter, automatisierte Materialfördersysteme, rotierende Fahrzeugtürme, Fernsteuerungssysteme, Radarantennen, faseroptische Sensoren, Hochgeschwindigkeits‑Video‑Drehteller, medizinische Systeme, Videoüberwachung, Unterwasser‑Betriebssysteme, Notbeleuchtung und Ausstellungs-/Präsentationsanlagen, die zuverlässige rotierende optische und elektrische Übertragung benötigen.

Unser Vorteil

• Produktvorteile: kosteneffizientes modulares Design, hohe Zuverlässigkeit, IP‑geschützte Ausführung, Unterstützung für HD‑Video und hohe Bildraten, 360° Dauerrotation, Integration von Drehgelenken und Ethernet, explosionsgeschützte oder kundenspezifische Lösungen möglich.

• Unternehmensvorteile: standardisierte modulare Plattformen mit vollständiger Anpassung auf Anfrage; ausgezeichneter technischer Service und After‑Sales; langjähriger Lieferant für militärische Einheiten, Forschungseinrichtungen und Industriepartner.

Technische Spezifikationen

• Modell: DHS066-39-1F
• Außendurchmesser: 66 mm
• Optische Kanäle: 1 Singlemode (unterstützt Singlemode und Multimode)
• Elektrische Kanäle: 39 (unterstützt 1A, 3A, 8A, 10A Typen)
• Nennspannung: 0 ~ 240 VAC/VDC
• Nennstrom: anpassbar
• Betriebstemperatur: -40°C ~ +65°C
• Betriebsfeuchte: ≤70%
• Schutzart: IP54
• Gehäusematerial: Aluminiumlegierung
• Material der elektrischen Kontakte: Edelmetall
• Isolationswiderstand: ≥1000 MΩ @500 VDC
• Durchschlagsfestigkeit: 1500 VAC @50Hz für 60s, 2 mA
• Dynamische Widerstandsänderung: ≤10 MΩ
• Leitungen: Farbige Teflon‑isolierte, verzinnte, mehrdrähtige flexible Leitung (Länge 500 mm + 20 mm)
• Drehzahl: 0 ~ 600 rpm
• Typische Einfügedämpfung Faser: ≤4 dB (23°C)
• Faser‑Wellenlänge: 1270 ~ 1610 nm
• Rückflussdämpfung: ≥40 dB
• Steckertyp: FC/PC
• Datenrate: ≥10 Gbps
