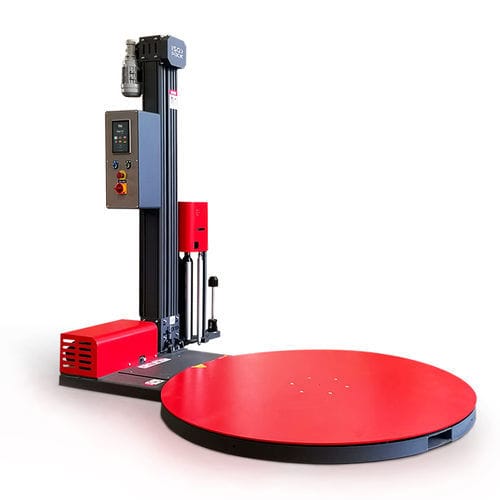

Stretchwickler mit Drehteller E-WRAP 1000B

halbautomatischfür industrielle Nutzungmit Stretchfolie

Überblick
Der E‑Wrap 1000B ist ein halbautomatischer Drehtisch‑Palettenwickler für Stretch‑Folien mit einer leistungsfähigen elektronischen Steuerung auf Basis einer dedizierten Platine und einem 7" Farb‑Touchscreen. Er verfügt über einen motorisierten Folienvorstreckwagen mit festen Übersetzungsverhältnissen, 6 konfigurierbare Rezepte, Echtzeit‑I/O‑Diagnostik und ein integriertes Protokoll zu Statistiken, Zeiten und verarbeiteten Paletten.

Hauptvorteile

• Motorisierter Vorstreckwagen mit festen Verhältnissen für konstante Folienspannung und gleichmäßige Palettenstabilisierung
• Intuitives 7" Farb‑Touchdisplay mit Rezeptverwaltung und geführten Diagnosen
• Sechs anpassbare Arbeitsrezepte für Standardanwendungen
• Integrierte Elektronik überwacht Phasen und meldet Abweichungen in Echtzeit
• Für industrielle Nutzung ausgelegt mit 12 Monaten Garantie auf Ersatzteile

Funktionalität des Touchdisplays
Über das 7" Grafik‑Touchdisplay kann der Bediener Wickelparameter konfigurieren und speichern sowie auf administrative, statistische und technische Diagnosebereiche zugreifen. Parameter: Anzahl der Umdrehungen oben/unten, Hub‑/Absenkzyklen des Wagens, Drehtischgeschwindigkeit, Wagen‑Geschwindigkeit und Lichtschranken‑Lesezeit für Filmabzug. Das Display bietet geführtes Troubleshooting, Alarmhistorie und Wartungsarchiv.

Produktinformationen (Schlüsselwerte)
Maschinenabmessung: L 2300 x W 1500 x H 2680 mm
Maschinengewicht: 450 kg
Plattendurchmesser: 1500 mm
Tischrotationsgeschwindigkeit: 0 – 12 rpm
Versorgungsspannung: 220 V einphasig
Netzfrequenz: 50 / 60 Hz
Installierte Leistung: 1.2 kW
Folienvorstreckung: Motorisiert (feste Verhältnisse)
Max. Rollenabmessungen: H 500 mm Ø 280 mm
Filmdicke: 12 – 35 µm

Technische Merkmale

• Maschinenstruktur aus Stahl und Aluminium
• Extrudierte Aluminiumsäule, an der Basis schwenkbar für schnelle Montage
• Wagen angetrieben durch Doppelkettenkinematik
• Steuerung über integrierte Platine und 7" Farb‑Touchdisplay
• Sicherheitsstopp am Fuß des Wagens (CE‑konform)
• Dreifarbige Alarmanzeige an der Säule
• Geführte Fehlerbehebung über Touchscreen
• Start/Stop/Reset über Display oder physische Tasten
• Not‑Aus‑Taster und Reset‑Taste gemäß CE
• System für progressiven Start und indexierten Stopp der Drehtabelle
• Statistiken, Zeiten und Anzahl verarbeiteter Paletten
• Manueller Arbeitsmodus verfügbar
• Wiederaufnahme des Wickelns nach Fehlerreset oder Rollenwechsel
• Konfiguration von 6 Arbeitsrezepten

Bedienfeld‑Einstellungen (Beispiele)

• Anzahl der Wickelzyklen
• Tischrotationsgeschwindigkeit 0–12 rpm
• Filmüberhang‑ und Vorstreckeinstellungen
• Vorstreckung des Films einstellbar
• Anzahl der Folienwicklungen unten und oben auf der Palette
• Wagenauf/ab‑Geschwindigkeit (unabhängig) 0–5,9 m/min

Verwendbare Produktmerkmale

• Maximale Produktabmessungen (Standardtisch 1500 mm): L 800 x B 1200 mm
• Nutzbare Wickelhöhe: H 2200 mm (Standardsäule)
• Maximales Produktgewicht: 1500 kg

Optionen

• Tisch 1650 mm (für Paletten 1000 x 1200 mm)
• Zugangsrampe für 1500 mm Tisch
• Zugangsrampe für 1650 mm Tisch
• Vergrößerte Säule für nutzbare Höhe 2600 mm
• Fotozelle zur Erkennung schwarzer Produkte

Technische Spezifikationen (Zusammenfassung)

• Modell: E‑Wrap 1000B
• Maschinengröße: L 2300 x W 1500 x H 2680 mm
• Maschinengewicht: 450 kg
• Plattendurchmesser standard: 1500 mm (option 1650 mm)
• Max. Tischbelastung: 1500 kg
• Tischrotationsgeschwindigkeit: 0 – 12 rpm
• Versorgungsspannung: 220 V einphasig
• Netzfrequenz: 50 / 60 Hz
• Installierte Leistung: 1.2 kW
• Wagengeschwindigkeit (auf/ab): 0 – 5,9 m/min
• Folienvordehnung: Motorisiert (feste Verhältnisse)
• Max. Rollenmaß: Ø 280 mm; Höhe 500 mm; Kern 76 mm; Max Gewicht 16 kg
• Filmdicke: 12 – 35 µm
