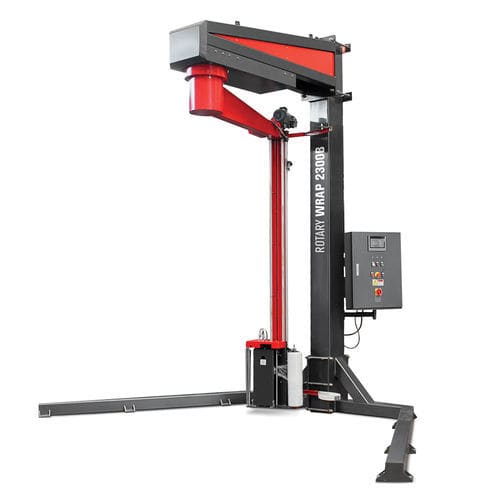

Dreharmwickler Rotary Wrap 2300 B

halbautomatischfür große Werkstückefür Industrieanwendungen

Übersicht
Die Rotary Wrap 2300 B ist eine halbautomatische Rotationsarm-Palettenwickelmaschine, entwickelt zum Umwickeln und Stabilisieren schwerer, sperriger oder empfindlicher Lasten, während die Palette stationär auf dem Boden verbleibt. Die Maschine verfügt über einen motorisierten Vordehnungswagen mit festen Übersetzungen, eine bis zu 15 U/min einstellbare Armgeschwindigkeit, eine Antriebsrolle für sanften Start/Stopp und eine Gegengewichtskonstruktion zur Bodenbefestigung.

Wesentliche Vorteile

• Verpacken schwerer oder instabiler Lasten ohne Palettenverschiebung
• Sanfter, kontrollierter Start/Stopp des Arms durch Umrichter und Antriebsrolle
• Frontstoßfänger mit Sensoren stoppt die Rotation sofort bei Berührung
• SPS-Steuerung mit 7,2" Farb-Touchscreen zur Parametrierung
• Motorisierte Vordehnung mit wählbaren festen Verhältnissen

5 GUTE GRÜNDE FÜR DIESES PRODUKT

• Technische Einkaufsunterstützung
• Wettbewerbsfähige Gesamtkosten
• 12 Monate Ersatzteilgarantie
• Schnelle Lieferzeiten
• Hersteller mit über 35 Jahren Markterfahrung

Technische Daten (Kurz)
Versorgungsspannung: 220 V einphasig
Netzfrequenz: 50 / 60 Hz
Installierte Leistung: 1,25 kW
Maschinenabmessungen: L 4000 x W 2000 x H 3120 mm
Maschinengewicht: 1100 kg
Armrotationsgeschwindigkeit: bis zu 15 U/min (15 m/min angegeben)
Rotationsdurchmesser: 2000 mm
Wagen: motorisierte Vordehnung mit festen Übersetzungsverhältnissen (200% Standard; 100%, 150%, 250% per Zahnradwechsel)
Produkterkennung: Standard-Fotozelle
Produktgrundfläche: L 1200 x W 1200 mm
Nutzbare Produkthöhe: bis H 2400 mm
Max. Produktgewicht: unbegrenzt

Allgemeine Merkmale

• Gehäuse aus lackiertem Stahlblech
• Spulenwagen-Übertragung mit Kettenkinematik
• Gegengewichtskonstruktion zur Bodenbefestigung
• Steuerung über SPS und 7,2" Farb-Touchscreen
• Sicherheitsstoßfänger und Not-Halt (CE-konform)
• Bremsbetätigungs-/Entriegelungsvorrichtung zur Erleichterung des Filmansatzes an der Palettenbasis
• Akustischer Signalgeber beim Zyklusbeginn
• Umrichter für progressiven Start und indexierten Stopp des Arms
• Zykluszähler und manueller Betriebsmodus

Vom Bedienfeld einstellbare Parameter

• Digitale Einstellung der Umdrehungen am Palettenboden
• Digitale Einstellung der Umdrehungen am Palettendeckel
• Armgeschwindigkeit 0–15 U/min
• Geschwindigkeit Auf-/Abfahrt des Wagens
• Anzahl kompletter Zyklen
• Indexierzeit des Rotationsarms
• Digitale Kantenverstellung der Folie

Eigenschaften der verarbeitbaren Produkte

• Max. Produktgrundfläche: L 1200 x W 1200 mm
• Nutzbare Höhe: H 2400 mm
• Max. Produktgewicht: unbegrenzt (Palette bleibt stationär)

Eigenschaften der Filmrolle

• Maximale Außenabmessung: 280 mm
• Innenkerndurchmesser: 76 mm
• Foliehöhe: 500 mm
• Maximales Rollengewicht: 16 kg
• Folienstärke: 12–35 µm

Technische Merkmale / Spezifikationen

• Modell: Rotary Wrap 2300 B
• Typ: Rotationsarm-Palettenwickler (halbautomatisch)
• Versorgungsspannung: 220 V einphasig
• Frequenz: 50 / 60 Hz
• Installierte Leistung: 1,25 kW
• Armgeschwindigkeit: einstellbar bis 15 U/min
• Rotationsdurchmesser: 2000 mm
• Maschinenabmessungen: L 4000 x W 2000 x H 3120 mm
• Maschinengewicht: 1100 kg
• Nutzbare Produkthöhe: bis 2400 mm
• Max. Produktgrundfläche: L 1200 x W 1200 mm
• Vordehnungswagen: motorisiert, feste Verhältnisse (200% Standard; 100/150/250% Optionen)
• Steuerung: SPS + 7,2" Farb-Touchscreen
• Produkterkennung: Standard-Fotozelle (Laser-Kits optional)
• Sicherheit: Stoßstange mit Sensor, Not-Aus, Reset-Taste (CE-konform)
