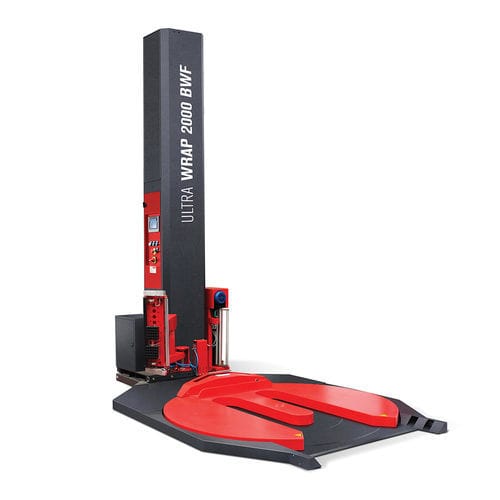

Stretchwickler mit Drehteller Ultra Wrap 2000 BWF

automatischvollautomatischmit mechanischer Bremse

Kurzbeschreibung
Der Ultra Wrap 2000 BWF ist ein Palettenwickler mit offenem Tisch, ausgelegt für die Zufahrt mit Hubwagen und für vollautomatisches, bedienerloses Wickeln. Ausgestattet mit einem motorisierten Vordehnungswagen mit festen Übersetzungsverhältnissen (200 % Standard), Drehteller Ø1650 mm und einstellbarer Tischdrehzahl bis zu 12 U/min. Installierte Leistung: 1,25 kW.

Hauptfunktionen und Vorteile

• Offener Tisch für direkten Zugang mit Hubwagen, geeignet für Integration in Produktions- und Lagerlinien
• Klemm-, Schneid- und Endschweißeinheit, die Filmanhang, Schnitt und Versiegelung gewährleistet
• Motorisierter Vordehnungswagen mit festen Verhältnissen und austauschbaren Zahnradoptionen (100 %, 150 %, 200 %, 250 %)
• SPS-Steuerung und 7,2" Farb-Touchscreen zur Programmierung und Wiederwahl von Zyklen
• Verstellbare Wickelparameter (Tischgeschwindigkeit, Wagenbewegungen, Zyklusanzahl) zur Anpassung an Produktanforderungen
• Sicherheitsfunktionen: Sicherheitsstopp am Wagenfuß, Bremsbetätigung/-entriegelung, akustische und optische Signalisierung zu Zyklusstart

Technische Merkmale

• Plattendurchmesser (Standard): 1650 mm, geformt für Hubwageneinfahrt
• Verarbeitbare Palettengröße (Standfläche): L 1000 x B 1200 mm; nutzbare Höhe H 2500 mm (andere Abschnitte können bis 2600 mm angeben)
• Maximale Plattenlast: 1200 kg
• Tischdrehzahl: einstellbar, bis 12 U/min
• Wagen Auf-/Ab-Geschwindigkeit: 1,4 / 4 m/min
• Maschinenstruktur aus lackiertem Stahlblech; Kettenkinematik für Antrieb
• Filmschneid- und Schweißsystem mit temperaturgeregelter Schweißung; Wickelzyklus aktivierbar per Funkfernbedienung
• Frequenzumrichter für sanften Anlauf und indexierten Stopp; Reset-Taste gemäß CE

Einstellungen über das Touch-Bedienfeld

• Digitale Einstellung der Umdrehungen unten und oben
• Digitale Einstellung der Tischdrehzahl (0–10 U/min konfigurierbar)
• Höhenverstellung des Schlittens und digitale Anpassung der Auf-/Ab-Geschwindigkeiten
• Einstellung der Anzahl kompletter Zyklen und Abruf von bis zu 10 gespeicherten Zyklen
• Positionsanpassung und Tischverlangsamung am Ende des Zyklus
• Digitale Filmkanten- und Abgabegeschwindigkeitsanpassung
• Einstellung der Schweiß- und Schneidparameter sowie der Ausblaszeit zur Tail-Beseitigung
• Raddrehzahl-Einstellung und E/A für Selbstdiagnose

Vom Bedienfeld auswählbare Zyklen

• Auf- und Abwärtszyklus
• Auf-/Ab-Zyklus für Bogeneinzug
• Auf-/Ab-Zyklus mit Verstärkung
• Bis zu 10 speicherbare Zyklen für verschiedene Produkte

Eigenschaften verarbeitbarer Produkte

• Maximale Produktgrundfläche: L 1000 x B 1200 mm
• Nutzbare Höhe: H 2500 mm
• Maximales Produktgewicht: 1200 kg

Filmrollenmerkmale

• Max. Außendurchmesser Rolle: 280 mm
• Innendurchmesser Kern: 76 mm
• Filmhöhe: 500 mm
• Max. Rollenmasse: 16 kg
• Filmdicke: 12–35 µm

Zertifizierungen, Service und technische Daten

• Versorgungsspannung: 220 V einphasig; Netzfrequenz 50/60 Hz; installierte Leistung 1,25 kW
• Erforderlicher Luftdruck: 0,49–0,63 MPa
• Maschinenabmessungen: L 2950 x W 1650 x H 2700 mm; Gewicht: 800 kg
• Standard Produktlesung: Fotozelle (Optionen als Zubehör)
• CE-konforme Sicherheitsvorrichtungen; technischer Support verfügbar; 12 Monate Garantie auf Ersatzteile
