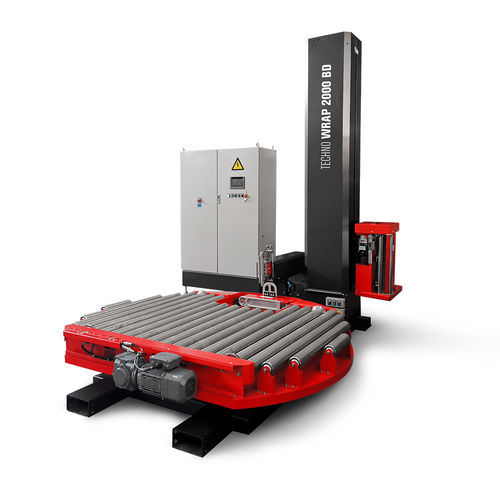

Stretchwickler mit Drehteller Techno Wrap 2000 BD

automatischmit Rollenmit angetriebenen Rollenförderern

Übersicht
Der Techno Wrap 2000 BD ist eine automatische Inline-Palettenwickelmaschine, entwickelt für die Integration in Produktionslinien und die automatisierte Palettenförderung. Ausgestattet mit einer SIEMENS-SPS und einem 7,2" Farb-Touchscreen verfügt sie über eine pneumatische Kontrast-Schweißeinheit, automatische Folienzuführung, automatische Schneid- und Schweißfunktionen, fotoelektrische Sensoren zur Erfassung von Ein-/Ausfahrt und Palettenhöhe sowie einen drehbaren Schwenkring mit motorisierten Rollen für den Palettenvorschub. Bis zu 15 Wickelprogramme sind speicherbar; der Transitmodus ermöglicht den Linienbetrieb ohne Ausführung des Wickelzyklus.

5 Gründe für diese Maschine

• Dedi​zierter technischer Support für Einkauf und Integration
• Ausgelegt für automatisierte Inline-Verpackungsprozesse
• 12 Monate Ersatzteilgarantie
• Schnelle Inbetriebnahme und Speicherfunktion für 15 Programme
• Hersteller mit über 35 Jahren Markterfahrung

Produktbeschreibung
Die Steuerung erfolgt über eine SIEMENS-SPS mit 7,2" Touchpanel, inklusive Selbstdiagnose und manuellen Funktionen. Wesentliche automatische Funktionen: motorisierter Vorstreckwagen mit Filmrillfunktion am Zyklusende, pneumatisches Film-Einhängesystem mit Kontrastschweißen (auf Kontrastplatte), automatischer Filmzuschnitt und -schweißung sowie automatischer Vorschub über motorisierte Rollen. Perimeterschutz (verriegelbare Türen, Sicherheitsbarrieren) ist für CE-konforme Installationen verfügbar.

Technische Daten
Versorgungsspannung: 380 V, 3-phasig
Netzfrequenz: 50/60 Hz
Installierte Leistung: 1,6 kW
Maschinenabmessungen: L 2900 x W 2000 x H 3150 mm
Maschinengewicht: 1400 kg
Drehtellerdurchmesser: 2000 mm
Tischdrehzahl: 0–10 U/min
Standard-Rollenfördererhöhe: 460 mm (andere Höhen auf Anfrage)
Max. Produktabmessungen auf Teller: L 1000 x B 1200 mm
Nutzbare Höhe: H 2200 mm
Max. Produktgewicht: 2000 kg

Hauptmerkmale

• Maschinenstruktur aus lackiertem Blechart
• Spulenwagen-Übertragung mit Kettenkinematik
• Motorisierter Vorstreckwagen mit festem Übersetzungsverhältnis
• Pneumatisches System zum Einhängen, Schneiden und Kontrastschweißen der Folie
• Steuerung über SPS und Farb-Touchscreen mit Selbstdiagnose
• Akustische und optische Signalisierung beim Zyklusstart; Notausschalter und Reset gemäß CE
• Frequenzumrichter für sanften Anlauf und indexierten Stopp des Tisches
• Schneider-Schütze und Bedientaster; Pepperl+Fuchs Sensorik
• Manueller und automatischer Betriebsmodus; unbeaufsichtigter Betrieb möglich

Vom Bedienfeld einstellbare Parameter

• Digitale Einstellung der Umdrehungen an der Basis und an der Oberseite der Palette
• Geschwindigkeit der Tischrotation (0–10 U/min)
• Geschwindigkeit Auf-/Abfahrt des Wagen
• Anzahl kompletter Zyklen
• Positionsanpassung und Verzögerung des Tisches am Zyklusende
• Digitale Filmkantenanpassung
• Einstellung der Filmschweiß- und Schneidparameter
• Einstellung der Ausblaszeit zur Entfernung des Filmendes und der Filmabgabegeschwindigkeit
• Einstellung der Rallengeschwindigkeit und I/O für Selbstdiagnose

Eigenschaften verpackbarer Produkte

• Max. Produktabmessungen auf Teller: L 1000 x B 1200 mm
• Nutzbare Höhe: H 2200 mm
• Max. unterstütztes Produktgewicht: 2000 kg

Filmrollenmerkmale

• Max. Außenmaß Rolle: 280 mm
• Innendurchmesser Kern: 76 mm
• Filmhöhe: 500 mm
• Max. Rollenmasse: 16 kg
• Filmdicke: 12–35 µm

Spezifikationen / technische Details

• Modell: Techno Wrap 2000 BD
• SPS: SIEMENS mit 7,2" Farb-Touchscreen
• Speicher: bis zu 15 Wickelprogramme
• Drehteller Ø 2000 mm; motorisierte Rollenbauweise
• Leistung: 1,6 kW · 380 V 3~ · 50/60 Hz
