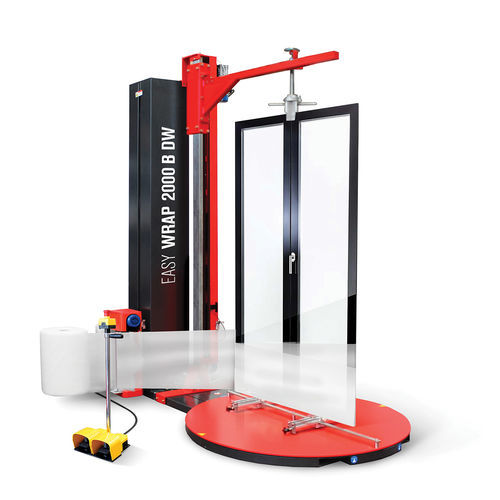

Stretchwickler mit Drehteller Easy Wrap 2000 B DW

halbautomatischPalettenmit Stretchfolie

Produktübersicht
Die Easy Wrap 2000 B DW ist eine halbautomatische Maschine zum vertikalen Umwickeln von Türen, Fenstern, Duschkabinen und ähnlichen großen vertikalen Produkten. Sie verfügt über motorisierten Folienvorstreck mit festem Übersetzungsverhältnis, eine elektrische Stabilisierungs­presse mit Fußpedal, SPS-Steuerung und 7,2" Farbtouchscreen. Verriegelungsführungen sind oben und an der Basis des Drehtellers angebracht; das Entfernen der unteren Verriegelung ermöglicht die Nutzung als konventionelle Palettenwickelmaschine.

5 GUTE GRÜNDE FÜR DIESE MASCHINE

• Technischer Support beim Kauf verfügbar
• Gutes Preis-/Leistungsverhältnis
• 12 Monate Garantie auf Ersatzteile
• Schnelle Einsatzbereitschaft
• Hersteller mit über 35 Jahren Marktpräsenz

Allgemeine Merkmale
Drehteller Ø 1650 mm (Standard). Verarbeitet Produkte bis L 1650 x B 50/200 x H 2200 mm. Maximale Last für das Verriegelungssystem: 100 kg. Weicher Anlauf des Tellers über Frequenzumrichter. Bis zu drei verschiedene Wickelprogramme vom Touchdisplay wählbar; Einstellungen für Geschwindigkeit des Wagenauf-/abstiegs, Fotocell-Verzögerung, Zähler und Anzahl Umdrehungen sind möglich.

Technische Merkmale

• Maschinenstruktur aus lackiertem Stahlblech
• Elektrische Stabilisatorpresse mit Fußpedal (Heben/Senken)
• Übertragung Wagen/Drehteller mittels Kettenkinematik
• SPS-Steuerung und 7,2" Farbtouchscreen
• Sicherheitsstopp am Wagenfuß (CE-konform)
• Bremsbetätigung/Entriegelung zur Erleichterung der Folienbefestigung am Sockel
• Verstellbare obere/untere Produktverriegelungsführungen (100 kg)
• Motorisierter Folienvorstreck mit festem Verhältnis: nominal 200% (zahnradwechsel für 100%, 150%, 250%)
• Automatischer Filmschnitt am Ende des Zyklus
• Not-Aus und Reset-Taste gemäß CE
• Zugänglichkeit mit Gabelstapler vorne/hinten
• Frequenzumrichter für progressiven Start und indexierten Stopp
• Zykluszähler und manueller Betriebsmodus

Einstellungen über das Bedienfeld

• Digitale Einstellung der Umdrehungen an der Tellerbasis (Start)
• Digitale Einstellung der Umdrehungen oben am Produkt
• Digitale Einstellung der Umdrehungen an der Tellerbasis (Ende)
• Digitale Einstellung der Tischdrehzahl 0–12 rpm
• Digitale Einstellung der Wagenaufwärtsgeschwindigkeit
• Digitale Einstellung der Wagenniedergeschwindigkeit
• Einstellung der Anzahl kompletter Zyklen
• Einstellung der Tellerindexierungszeit
• Digitale Einstellung der Folienkante
• Einstellung der Filmschnittparameter und Ein-/Ausschluss des automatischen Schnitts

Vom Bedienfeld wählbare Zyklen

• Auf- und Ab-Zyklus
• Nur Aufwärts-Zyklus
• Voreingestellter Verstärkungszyklus (Auf, Auf/Ab)
• Zyklus mit Höhenvoreinstellung (Höhenmesser) und Ausschluss der Fotocelllesung
• Auf-/Ab-Zyklus für Blattzuführung
• Bis zu 10 abrufbare Zyklusvorgaben für verschiedene Produkte

Verarbeitbare Produktmerkmale

• Max. Produktabmessungen: L 1650 x B 50/200 mm
• Nutzhöhe: H 2200 mm
• Max. Produktgewicht (Verriegelungssystem): 100 kg

Filmrollen-Merkmale

• Max. Außendurchmesser: 280 mm
• Rollenhöhe: 500 mm
• Filmdicke: 12–35 µm
• Innen-Ø der Rolle: 76 mm
• Max. Rollengewicht: 16 kg

Produktinformation (Technische Tabelle)
Versorgungsspannung: 220 V — 1Ph
Installierte Leistung: 1,25 kW
Netzfrequenz: 50 / 60 Hz
Maschinenabmessung: L 2620 x W 1650 x H 2700 mm
Maschinengewicht: 800 kg
Plattendurchmesser: 1650 mm
Tischdrehzahl: 0–12 rpm

Charakteristika / technische Spezifikationen

• Modell: Easy Wrap 2000 B DW
• Marke: ISGPACK
• Drehteller Ø: 1650 mm
• Max. verarbeitbare Produktmaße: L 1650 x B 50/200 x H 2200 mm
• Max. Produktgewicht (Verriegelung): 100 kg
• Maschinenabmessungen (LxWxH): 2620 x 1650 x 2700 mm
• Maschinengewicht: 800 kg
• Spannung: 220 V einphasig
• Installierte Leistung: 1,25 kW
• Tischdrehzahl: einstellbar 0–12 rpm
• Motorisierter Folienvorstreck (festes Verhältnis, 200% nominal; Zahnräder 100/150/250%)
• Automatischer Filmschnitt am Zyklusende
• SPS-Steuerung und 7,2" Farbtouchdisplay
