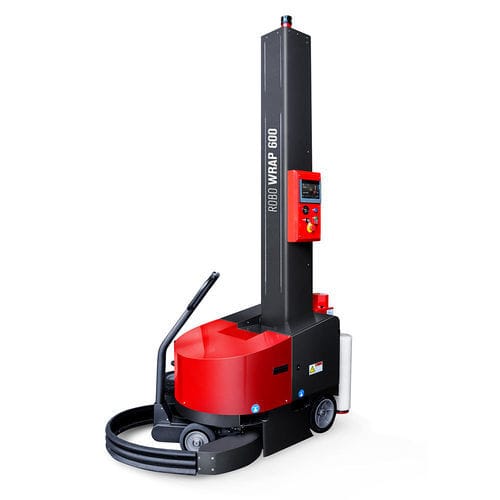

Stretchwickler mit Drehteller Robo Wrap 600 A

automatisiertmanuellRoboter

Produktübersicht
Der Robo Wrap 600 A ist ein selbstfahrender, akkubetriebener Wickelroboter zum Umwickeln palettierter Ladungen beliebiger Form, Größe und Gewichte mit Stretchfolie. Ausgestattet mit einer SIEMENS S7/200 SPS und einem 7,2" Farb-Touchscreen zur Programmverwaltung und Parametereinstellung. In der Version A erfolgt die Folienspannung über eine mechanische Kupplung, die vom Bediener manuell eingestellt wird.

Kontrollen und Sicherheit
Die Fortbewegung erfolgt elektrisch über zwei Bedienelemente am Lenkgriff. Ein vorderer Sicherheitsstoßfänger stoppt die Maschine sofort bei Kollision. Not-Aus-Taster (CE), akustische und blinkende Signale beim Zyklusstart, Ruderauslöse-System für Transport und manueller Maschinenverwaltungsmodus sind vorhanden.

5 Gründe für dieses Produkt

• Technischer Support für Kauf und Inbetriebnahme
• Konfigurierbare Parameter für verschiedene Palettentypen
• 12 Monate Garantie auf Ersatzteile
• Kurze Bereitstellungszeit für Lagerprozesse
• Hersteller mit über 35 Jahren Markterfahrung

Allgemeine Merkmale
Der Robo Wrap 600 A verarbeitet eine minimale Palettenfläche von L 600 x B 600 mm und eine nutzbare Produkt-Höhe bis H 2300 mm. Typische Autonomie: bis ca. 150 Paletten (Referenz L 1200 x B 800 x H 1500 mm). Voller Ladezyklus: ca. 8 Stunden. Das Bedienfeld ermöglicht die Einstellung von Wagenauf-/abstiegsgeschwindigkeit, Verzögerung der Fotozellenauslesung, Zykluszähler und weiteren Parametern.

Technische Merkmale

• Übertragung des Rollwagens mittels Kette
• 2 x 12 V – 120 Ah AGV-Batterien in Reihe
• Hochfrequenz-Ladegerät an Bord
• Folienzug durch mechanische Kupplung (Reibung)
• Not-Aus-Taster (CE-konform)
• Sicherheitsstoßfänger vorne für sofortigen Stopp
• Höhenverstellbares seitliches Tastrad
• 7,2" Farb-Touchscreen-Bedienfeld
• SIEMENS S7/200 SPS
• Akustische und blinkende Signalgebung beim Zyklusstart
• Notrad bei leerer Batterie
• Ruderauslöse-System für Transport
• Zykluszähler
• Manueller Betriebsmodus

Vom Bedienfeld einstellbare Parameter

• Digitale Einstellung der Rotationen an der Basis
• Digitale Einstellung der Umdrehungen oben
• Digitale Drehzahlregelung: 35–90 m/min
• Digitale Einstellung der Wagenaufsteiggeschwindigkeit
• Digitale Einstellung der Wagensenkgeschwindigkeit
• Anzahl kompletter Zyklen
• Digitale Filmrandkorrektur

Vom Bedienfeld auswählbare Zyklen

• Auf-/Abwärtszyklus
• Nur Aufwärtszyklus
• Verstärkungszyklus bei voreingestellter Höhe (Auf / Auf‑Ab)
• Zyklus mit Höhen‑Einstellung (Altimeter) und Ausschluss der Fotozellenmessung
• Auf-/Abwärtszyklus für Blatt­zuführung
• Bis zu 10 abrufbare Zyklen für verschiedene Produkte

Filmrollenmerkmale

• Max. Außendurchmesser: 280 mm
• Höhe der Filmrolle: 500 mm
• Filmdicke: 12–35 µm
• Innendurchmesser Rolle: 76 mm
• Max. Rollen­gewicht: 16 kg

Produktinformationen
Versorgungsspannung: 220 V, 1‑phasig
Netzfrequenz: 50 / 60 Hz
Installierte Leistung: 1 kW
Maschinengröße (L x B x H): 1610 x 1253 x 2790 mm
Maschinengewicht: 450 kg
Wagen: Mechanischer Bremsfilmzug
Produkterfassung: Standard-Fotozelle
Produktgröße: Min. 600 x 600 mm – Max. unbegrenzt
Nutzbare Produkthöhe: H 2300 mm
Max. Produktgewicht: unbegrenzt

Technische Zusammenfassung

• Modell: Robo Wrap 600 A (selbstfahrend, akkubetrieben)
• Steuerung: SIEMENS S7/200 + 7,2" Touchscreen
• Batterien: 2 x 12 V 120 Ah (AGV) mit HF-Ladegerät an Bord
• Autonomie: bis ca. 150 Paletten (Referenz)
• Ladezeit: volle Ladung ca. 8 Stunden
• Antrieb: elektrisch mit Lenkgriffsteuerung und Ruderauslöse-System
• Sicherheit: Frontbumper, Not-Aus, akustische/blinkende Alarme
• Folienhandling: mechanische Kupplung, Rollwagenübertragung per Kette
• Folienkompatibilität: Ø max 280 mm, Höhe 500 mm, Dicke 12–35 µm, Kern 76 mm
