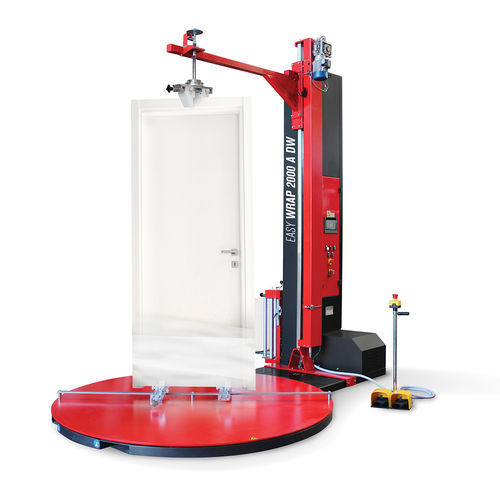

Vertikaler Stretchwickler Easy Wrap 2000A DW

halbautomatischmit mechanischer Bremsefür Türen und Fenster

Übersicht
Die Easy Wrap 2000A DW ist eine halbautomatische vertikale Palettenwickelmaschine zur Sicherung und Handhabung von Fenstern, Türen, Duschabtrennungen und ähnlichen Produkten. Sie ermöglicht die kombinierte Verwendung von Stretchfolie und Schaum-/Luftpolsterfolie, besitzt eine mechanische Kupplung am Rollenwagen zur Folienspannung, SPS-Steuerung und ein 7,2" Farb-Touchdisplay. Installierte Leistung: 1 kW.

5 entscheidende Gründe

• Spezialisiert auf vertikales Verpacken von Fenster- und Türkomponenten
• Doppelrollen-Wagen für kombinierte Schaum-/Luftpolster- und Stretchfolien
• Programmierbare SPS und 7,2" Display für reproduzierbare Zyklen
• Elektrische Stabilisierungspresse mit Fußpedal (Doppelfunktion) für sicheren Halt
• CE-konforme Sicherheitsvorrichtungen und Gabelstaplerzugang vorne/hinten

Anwendung und Einsatz
Konzipiert für das vertikale Umwickeln von Einzelprodukten oder kleinen Ladeeinheiten mit Kombination aus Schaum/Luftpolster und Stretchfolie. Die elektrische Stabilisierungspresse fixiert das Teil während des Wickelns und wird über ein Fußpedal gesteuert (hoch/runter). Obere und untere Spannvorrichtungen sichern das Produkt auf dem Drehteller; die untere Klemme ist in Breite und Dicke einstellbar. Durch Entfernen der Klemmen lässt sich die Maschine als herkömmliche Palettenwickelmaschine nutzen.

Neuer mechanischer Doppelrollen-Wagen
Der mechanische Doppelrollen-Wagen ermöglicht die unabhängige Applikation von Schaum/Luftpolster und Stretchfolie und erlaubt das eigenständige Wickeln leichter Teile wie Türen. Optional sind Varianten mit motorisiertem Vorstreckwagen erhältlich.

Hauptmerkmale und Optionen

• Standard Tellerdurchmesser: 1650 mm
• Bearbeitungsbereich: L bis 1650 mm, Breite 50–200 mm, nutzbare Höhe bis 2200 mm
• Max. Produktgewicht: 100 kg
• Mechanische Kupplung zur Folienspannung am Wagen (motorisierter Vorstreckwagen optional)
• SPS-Steuerung und 7,2" Farb-Touchscreen, bis zu 10 speicherbare Zyklen
• Elektrische Stabilisierungspresse; Antrieb Wagen/Drehteller über Kettenkinematik
• Sicherheitsstopp am Wagenfuß, Notausschalter und CE-konforme Einrichtungen
• Bremsen-Ein-/Ausstiegsmechanismus zum Befestigen der Folie an der Basis
• Gabelstaplerzugang vorne/hinten und Frequenzumrichter für sanften Start
• Zykluszähler und manueller Betriebsmodus

Einstellungen am Bedienfeld (digital)

• Digitale Einstellung der Umdrehungen zu Beginn/oben/Ende
• Einstellung der Tischdrehzahl (0–12 U/min)
• Anpassung der Wagenauf- und abfahrtsgeschwindigkeit
• Anzahl der Zyklen und Indexierzeit des Tisches
• Digitale Filmkantenanpassung und weitere Feineinstellungen

Wählbare Zyklen

• Auf- und Abwärtszyklus
• Nur Aufwärtszyklus
• Voreingestellter Verstärkungszyklus in Höhe (Auf / Auf+Ab)
• Zyklus mit Höhenverstellung und Ausschluss der Fotozelle
• Auf-/Ab-Zyklus für Bogeneinzug; bis zu 10 abrufbare Zyklen

Verarbeitbare Produktmerkmale

• Max. Abmessungen: L 1650 x B 50–200 mm
• Nutzbare Produkthöhe: H 2200 mm
• Max. Produktgewicht: 100 kg

Filmrollenmerkmale

• Max. Außendurchmesser: 280 mm
• Rollenhöhe: 500 mm
• Filmdicke: 12–35 µm
• Innen-Ø Rolle: 76 mm
• Max. Rollengewicht: 16 kg

Technische Daten (Übersicht)
Versorgungsspannung: 220 V einphasig
Netzfrequenz: 50/60 Hz
Installierte Leistung: 1 kW
Maschinengröße: L 2650 x W 1650 x H 2700 mm
Maschinengewicht: 800 kg
Plattendurchmesser: 1650 mm
Drehzahl Tisch: 0–12 U/min
Produktlesung: Standard-Fotozelle
Max. Produktgröße: L 1650 x B 50–200 mm
Nutzbare Höhe: H 2200 mm
Max. Produktgewicht: 100 kg

Technische Spezifikationen

• Modell: Easy Wrap 2000A DW
• Versorgung: 220 V einphasig, 50/60 Hz
• Installierte Leistung: 1 kW
• Abmessungen (L x W x H): 2650 x 1650 x 2700 mm
• Gewicht: 800 kg
• Plattendurchmesser: 1650 mm
• Tischdrehzahl: 0–12 U/min
• Folienspannung: mechanische Kupplung (manuell einstellbar)
• Steuerung: SPS + 7,2" Farb-Touchscreen, programmierbare Zyklen
• Sicherheits- und CE-Einrichtungen inklusive
