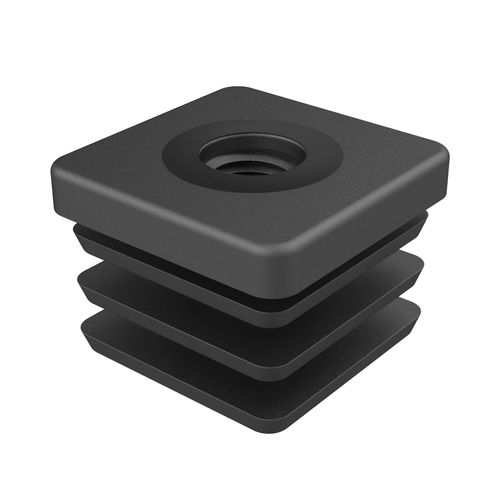

Drahtgewindeeinsatz für Mobiliar VER

Produktbeschreibung
Die Gewindeeinsätze VER für Vierkantrohre enthalten ein im Spritzguss gebildetes metrisches Gewinde, das die direkte Montage von Rollen oder Nivellierfüßen an quadratischen Möbelfüßen ermöglicht.

Anwendungen

• Befestigungspunkt für Laufrollen und verstellbare Füße an Möbeln
• Endverschluß und mechanische Schnittstelle für Vierkantrohre
• Serienmontage oder Nachrüstung für Tische, Stühle und Träger

Material und Ausführung

• Material: PA6 (Polyamid 6), Farbe: schwarz
• Konstruktion: Rippen/Flügel für verbesserten Halt im Rohrinneren
• Metrisches Gewinde im Werkzeug geformt: M8, M10, M12
• Kompatible Rohrabmessungen: 20 x 20 mm bis 50 x 50 mm
• Unterstützte Wandstärken: typ. 1,50–2,00 mm (einige Varianten 2,50–3,00 mm)

Dokumente und Konformität

• Zeichnung PDF: verfügbar (2D-Zeichnung zum Herunterladen)
• Video: Produktvideo verfügbar
• RoHS: konform
• UL94: nicht angegeben
• IP: nicht angegeben
• Maßeinheit: Millimeter

Varianten
Referenz; Für Rohr; Rohrstärke; Metrisches Gewinde (M); L1; L; H; Maximale Belastung (N)
00700800550; 20 x 20; 1,50 bis 2,00; M8; 14,50; 16,50; 5,00; 1962
00700800551; 20 x 20; 1,50 bis 2,00; M10; 14,50; 16,50; 5,00; 1962
00700800552; 22 x 22; 1,50 bis 2,00; M8; 14,50; 16,50; 5,00; 1962
00700800553; 22 x 22; 1,50 bis 2,00; M10; 14,50; 16,50; 5,00; 1962
00700800554; 25 x 25; 1,50 bis 2,00; M8; 14,50; 16,50; 5,00; 1962
00700800555; 25 x 25; 1,50 bis 2,00; M10; 14,50; 16,50; 5,00; 1962
00700800556; 25 x 25; 1,50 bis 2,00; M12; 14,50; 16,50; 5,00; 1962
00700800557; 30 x 30; 1,50 bis 2,00; M8; 14,50; 16,50; 5,00; 1962
00700800558; 30 x 30; 2,50 bis 3,00; M8; 14,50; 16,50; 5,00; 1962
00700800559; 30 x 30; 1,50 bis 2,00; M10; 14,50; 16,50; 5,00; 1962
00700800560; 30 x 30; 2,50 bis 3,00; M10; 14,50; 16,50; 5,00; 1962
00700800561; 30 x 30; 1,50 bis 2,00; M12; 14,50; 16,50; 5,00; 1962
00700800562; 30 x 30; 2,50 bis 3,00; M12; 14,50; 16,50; 5,00; 1962
00700800563; 32 x 32; 1,50 bis 2,00; M8; 14,50; 24,00; 5,00; 1962
00700800564; 32 x 32; 1,50 bis 2,00; M10; 14,50; 24,00; 5,00; 1962
00700800565; 32 x 32; 1,50 bis 2,00; M12; 14,50; 24,00; 5,00; 1962
00700800566; 34 x 34; 1,50 bis 2,00; M8; 14,50; 24,00; 5,00; 1962
00700800567; 34 x 34; 1,50 bis 2,00; M10; 14,50; 24,00; 5,00; 1962
00700800568; 34 x 34; 1,50 bis 2,00; M12; 14,50; 24,00; 5,00; 1962
00700800569; 35 x 35; 1,50 bis 2,00; M8; 14,50; 24,00; 5,00; 1962
00700800570; 35 x 35; 1,50 bis 2,00; M10; 14,50; 24,80; 5,00; 1962
00700800571; 35 x 35; 1,50 bis 2,00; M12; 14,50; 24,00; 5,00; 1962
00700800572; 38 x 38; 1,50 bis 2,00; M8; 14,50; 24,00; 5,00; 1962
00700800573; 38 x 38; 1,50 bis 2,00; M10; 14,50; 24,00; 5,00; 1962
00700800574; 38 x 38; 1,50 bis 2,00; M12; 14,50; 24,00; 5,00; 1962
00700800575; 40 x 40; 1,50 bis 2,00; M8; 14,50; 24,00; 5,00; 1962
00700800576; 40 x 40; 2,50 bis 3,00; M8; 14,50; 24,00; 5,00; 1962
00700800577; 40 x 40; 1,50 bis 2,00; M10; 14,50; 24,00; 5,00; 1962
00700800578; 40 x 40; 2,50 bis 3,00; M10; 14,50; 24,00; 5,00; 1962
00700800579; 40 x 40; 1,50 bis 2,00; M12; 14,50; 24,00; 5,00; 1962
00700800580; 40 x 40; 2,50 bis 3,00; M12; 14,50; 24,00; 5,00; 1962
00700800581; 45 x 45; 1,50 bis 2,00; M8; 14,50; 24,00; 5,00; 1962
00700800582; 45 x 45; 1,50 bis 2,00; M10; 14,50; 24,00; 5,00; 1962
00700800583; 45 x 45; 1,50 bis 2,00; M12; 14,50; 24,00; 5,00; 1962
00700800584; 50 x 50; 1,50 bis 2,00; M8; 14,50; 24,00; 5,00; 1962
00700800585; 50 x 50; 2,50 bis 3,00; M8; 14,50; 24,00; 5,00; 1962
00700800586; 50 x 50; 1,50 bis 2,00; M10; 14,50; 24,00; 5,00; 1962
00700800587; 50 x 50; 2,50 bis 3,00; M10; 14,50; 24,00; 5,00; 1962
00700800588; 50 x 50; 1,50 bis 2,00; M12; 14,50; 24,00; 5,00; 1962
00700800589; 50 x 50; 2,50 bis 3,00; M12; 14,50; 24,00; 5,00; 1962

Technische Spezifikationen

• Brand: ISC Plastic Parts
• Familie / Modell: VER
• Material: PA6 (Polyamid 6), schwarz
• Rippen für besseren Halt im Rohrinneren
• Geeignet für Vierkantrohre 20 x 20 mm bis 50 x 50 mm
• Rohrwandstärken: 1,50–2,00 mm (einige Varianten 2,50–3,00 mm)
• Metrisches Gewinde: M8, M10, M12
• Typische Maße: L1 ≈ 14,50 mm; L ≈ 16,50–24,00 mm; H ≈ 5,00 mm
• Max. Belastung indikativ: 1962 N (variantenabhängig)
• RoHS: konform; UL94 und IP: nicht angegeben
• Einheiten: Millimeter
