Drahtgewindeeinsatz für Mobiliar VOR

Produktbeschreibung

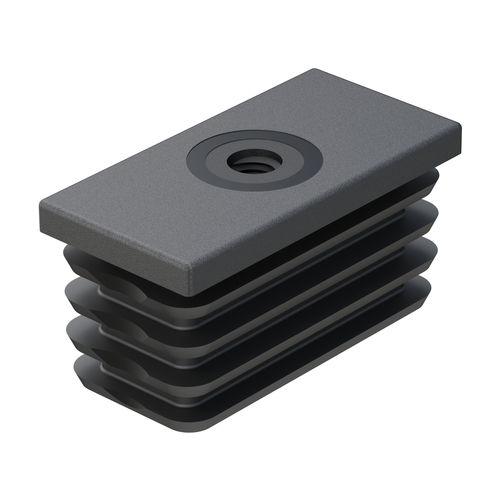

VOR-Gewindeeinsätze für Rechteckrohre enthalten ein im Spritzguss direkt geformtes metrisches Gewinde, das die nachträgliche Montage von Bauteilen wie Nivellierfüßen oder Rollen ermöglicht. Die Einsätze sind aus schwarzem PA6 (Polyamid 6) gefertigt und besitzen Rippen zur besseren Haftung im Rohr. Passend für Rohrquerschnitte von 40×20 mm bis 60×40 mm und Rohrstärken typ. zwischen 1,00 und 3,00 mm, je nach Referenz.

Varianten
Quadratische Version erhältlich unter der Familie VER.

Dokumentation / Konformität
Zeichnung (PDF): verfügbar
UL94: nicht angegeben
IP: nicht angegeben
RoHS: konform
Abmessungen in: Millimeter
Video: Montage- und Anwendungsvideo verfügbar

Referenztabelle
Referenz | Für Rohr | Rohrstärke | Metrisches Gewinde (M) | L1 | L | H | Maximale Belastung (N)
00700800160 | 40 x 20 | 1,50 bis 2,00 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800161 | 40 x 20 | 1,50 bis 2,00 | M10 | 14,50 | 24,00 | 5,00 | 1962
00700800162 | 40 x 25 | 1,50 bis 2,00 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800163 | 40 x 25 | 1,50 bis 2,00 | M10 | 14,50 | 24,00 | 5,00 | 1962
00700800164 | 40 x 30 | 1,50 bis 2,00 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800165 | 40 x 30 | 1,50 bis 2,00 | M10 | 14,50 | 24,00 | 5,00 | 1962
00700800166 | 40 x 30 | 1,50 bis 2,00 | M12 | 14,50 | 24,00 | 5,00 | 1962
00700800167 | 50 x 20 | 1,50 bis 2,00 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800168 | 50 x 20 | 1,50 bis 2,00 | M10 | 14,50 | 24,00 | 5,00 | 1962
00700800169 | 50 x 25 | 1,50 bis 2,00 | M8 | 14,00 | 24,00 | 5,00 | 1962
00700800170 | 50 x 25 | 1,50 bis 2,00 | M10 | 14,50 | 24,00 | 5,00 | 1962
00700800171 | 50 x 30 | 1,00 bis 1,50 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800172 | 50 x 30 | 1,50 bis 2,00 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800173 | 50 x 30 | 1,00 bis 1,50 | M10 | 14,50 | 24,00 | 5,00 | 1962
00700800174 | 50 x 30 | 1,50 bis 2,00 | M10 | 14,50 | 24,00 | 5,00 | 1962
00700800175 | 50 x 30 | 1,50 bis 2,00 | M12 | 14,50 | 24,00 | 5,00 | 1962
00700800176 | 50 x 30 | 1,50 bis 2,00 | M12 | 14,50 | 24,00 | 5,00 | 1962
00700800177 | 60 x 25 | 1,50 bis 2,00 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800178 | 60 x 25 | 1,50 bis 2,00 | M10 | 14,50 | 24,00 | 5,00 | 1962
00700800179 | 60 x 30 | 1,50 bis 2,00 | M8 | 14,00 | 24,00 | 5,00 | 1962
00700800180 | 60 x 30 | 1,50 bis 2,00 | M10 | 14,50 | 25,00 | 5,00 | 1962
00700800181 | 60 x 30 | 1,50 bis 2,00 | M12 | 14,50 | 24,00 | 5,00 | 1962
00700800182 | 60 x 40 | 1,50 bis 2,00 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800183 | 60 x 40 | 1,50 bis 2,00 | M10 | 14,50 | 24,00 | 5,00 | 1962
00700800184 | 60 x 40 | 1,50 bis 2,00 | M12 | 14,50 | 24,00 | 5,00 | 1962

Charakteristiken / technische Spezifikationen

• Produktfamilie: VOR
• Material: PA6 (Polyamid 6), schwarz
• Herstellungsverfahren: Spritzguss mit im Formteil geformter metrischer Gewinde
• Gewindeoptionen: M8, M10, M12
• Passend für Rechteckrohre: 40×20 bis 60×40 mm
• Rohrstärken: typ. 1,00 bis 3,00 mm (referenzabhängig)
• Maße typ.: L1 ≈ 14,00–14,50 mm; L ≈ 24,00–25,00 mm; H ≈ 5,00 mm
• Maximale Belastung (gelistet): 1962 N
• RoHS-konform
• Abmessungen in mm
