Flachstopfen LSL

LamellenKuppelzum Einfügen

Produktbeschreibung

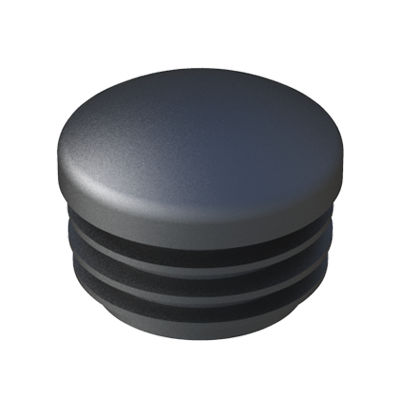

LSL-Einsteckteile sind zum Verschließen von Rundrohren und Bohrungen mit abgerundetem Kopf und schlankem Profil ausgelegt. Die Finnen-Geometrie sorgt für gute Reibung und ein einfaches Einsetzen in Anwendungen ohne hohe mechanische Belastung.
Sie werden nicht als Ersatz für spezielle Möbel-/Stuhlgleiter empfohlen, wenn höhere Verschleiß- oder Gleiteigenschaften gefordert sind.

Einbau und Optionen
Für Gleitanwendungen oder das Einsetzen in Rohre mit größerer Wandstärke empfiehlt sich ein Fasen des Rohrinnenumfangs von ca. 0,3–0,5 x 60° zur Erleichterung der Montage. Sonderfarben, Firmenlogo-Druck und Fertigung in TPE (rutschfest, geräuschdämpfend, höhere Temperaturbeständigkeit) sind auf Anfrage möglich.

Zertifikate / zusätzliche Informationen
UL94: nicht angegeben
IP: nicht angegeben
RoHS: konform
Einheiten: Millimeter
BIO Line: einige Referenzen in umweltfreundlichen Materialien verfügbar
2D-Zeichnungen (PDF) und Produktvideo (MP4) als Ressourcen verfügbar.

Tabelle - Referenzen und Abmessungen
Referenz; Für Rohr (D); Rohrstärke; H; L
00700700010; 10; 0,80 bis 1,50; 3,50; 10,00
00300400244; 10; 1,50; 3,00; 6,00
00300400245; 12; 1,50; 4,00; 10,00
00300400246; 13; 1,50; 4,00; 10,00
00300400247; 14; 1,50; 3,50; 9,10
00300400248; 15; 1,50; 4,40; 9,00
00300400249; 16; 1,50; 4,40; 10,00
00300400250; 18; 1,50; 4,30; 12,00
00300400251; 18; 1,50; 6,30; 12,00
00300400252; 19; 1,50; 4,30; 11,20
00300400253; 20; 1,50; 5,00; 11,80
00300400255; 22; 1,50; 4,20; 11,80
00700700023; 25; 1,00 bis 2,50; 5,00; 11,50
00300400256; 25; 1,50; 5,00; 11,80
00300400258; 25; 1,50; 8,00; 11,50
00300400257; 25; 3,00; 5,20; 11,80
00300400259; 27; 1,50; 5,50; 14,00
00300400260; 28; 1,50; 5,00; 14,00
00700700028; 30; 0,80 bis 2,50; 5,25; 11,50
00300400261; 30; 1,50; 5,00; 14,00
00700700030; 32; 0,80 bis 3,00; 4,50; 11,50
00300400262; 32; 1,50; 5,00; 14,60
00300400263; 33; 3,00; 10,00; 14,00
00300400264; 34; 1,50; 6,50; 14,50
00700700034; 35; 1,00 bis 3,00; 5,30; 11,50
00300400265; 35; 1,50; 6,30; 14,00
00300400267; 38; 1,50; 5,50; 11,50
00700700040; 40; 1,00 bis 3,00; 5,00; 11,70
00300400268; 40; 1,50; 6,00; 12,00
00700700042; 42; 0,80 bis 2,50; 5,50; 11,50
00300400700; 42; 1,50; 6,00; 12,00
00700700044; 45; 0,80 bis 3,00; 5,50; 11,50
00300400701; 45; 1,50; 5,00; 15,15
00700700048; 50; 1,00 bis 2,50; 4,50; 11,50
00300400703; 50; 1,50 bis 2,50; 6,00; 16,00
00300400704; 55; 1,50; 6,00; 14,00
00300400705; 60; 1,50 bis 2,50; 6,00; 21,40
00300400706; 80; 1,50 bis 2,50; 5,50; 22,00

Technische Merkmale / Spezifikationen

• Funktion: Verschließen von Rundrohren und Bohrungen mittels Einsteck-Einsatz mit abgerundetem Kopf.
• Halt: Finnen und Geometrie sorgen für gute Retention und einfache Montage.
• Vorgesehene Verwendung: Für Rohre/Bohrungen ohne hohe mechanische Belastung; nicht als Möbel-/Stuhlgleiter empfohlen.
• Gleitvermerk: Für Gleitanwendungen in dickwandigen Rohren Rohrinnenmaß ca. 0,3–0,5 x 60° anfasen.
• Materialoptionen: TPE verfügbar (rutschfest, geräuschmindernd, höherer Temperaturbereich); einige Referenzen in BIO/umweltfreundlichen Materialien.
• RoHS: konform; UL94/IP: nicht angegeben.
• Fertigungshinweis: Restanguss kann das Maß L bei einzelnen Referenzen überschreiten; Oberflächenbeschaffenheit kann zwischen poliert und erodiert variieren.
• Einheiten: Millimeter.
• Ressourcen: 2D-Zeichnungen (PDF) und Produktvideo (MP4) verfügbar.
• Hersteller: ISC Plastic Parts
