Plug-in-Puffer MGAA

für Mobiliar

Produktbeschreibung

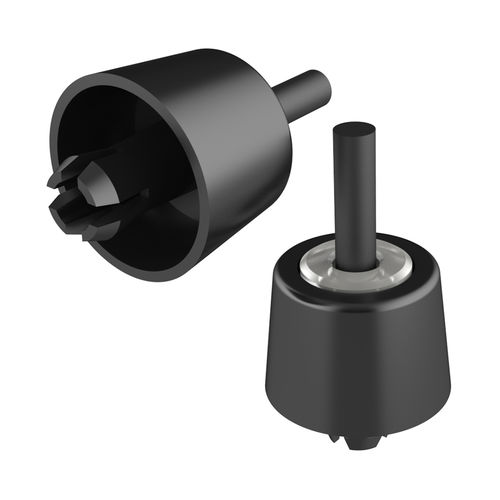

Nietförmiger Gerätefuß (Rivet puffer) zur schnellen Befestigung in Paneelen. Die Montage ist einfach: den Nietpuffer in das Paneel-Loch einsetzen und den Kopf schlagen; die Beine spreizen sich und sichern das Bauteil. Bietet guten Halt bei Vibrationen, elektrische Isolierung und Korrosionsbeständigkeit je nach Anwendung.

Dokumente / Standards
Zeichnung PDF: verfügbar
UL94: V2
IP: nicht angegeben
RoHS: konform
Abmessungen in: Millimeter
Video: verfügbar

Technische Tabelle
Referenz | Wandlochdurchmesser | Wandstärke | D | H | E
01300600010 | 6,00 | 0,80 bis 2,00 | 12,00 | 4,30 | 5,25
01300600011 | 7,00 | 1,50 bis 3,00 | 16,00 | 6,90 | 6,85
01300600012 | 7,70 | 0,90 bis 1,50 | 16,00 | 12,50 | 8,00
01300600013 | 7,00 | 1,00 bis 2,50 | 17,00 | 11,20 | 3,75
01300600014 | 7,70 | 0,80 bis 4,00 | 21,00 | 15,80 | 6,65

Charakteristiken / Spezifikationen

• Marke: ISC Plastic Parts
• Modell: MGAA
• Verfügbare Referenzen: 01300600010, 01300600011, 01300600012, 01300600013, 01300600014
• Produkttyp: Nietförmiger Puffer zur Paneelbefestigung
• Montage: Einsetzen in das Loch und Kopf schlagen; Beine spreizen sich zur Sicherung
• Lochdurchmesser und Wandstärke: siehe Tabelle (mm)
• Abmessungen D, H, E: siehe Tabelle (mm)
• UL94: V2
• RoHS: konform
• IP-Schutzart: nicht angegeben
• Maßeinheiten: Millimeter
• Verfügbare Medien: Zeichnung PDF, Video
