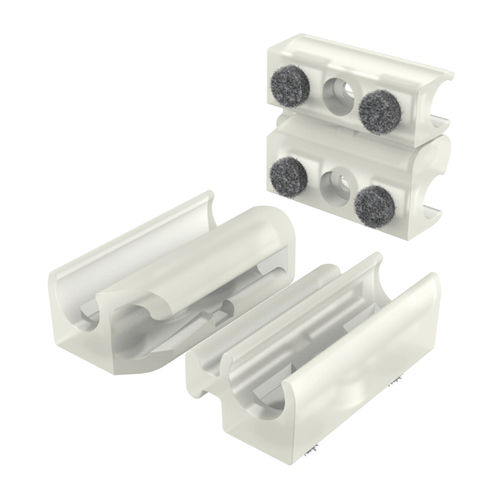

Fuß für Rundrohre AKCL

für MöbelStuhlKunststoff

Produktbeschreibung
Der Sattel-Fuß AKCL für Rundrohre verfügt über eine Verbindungslasche, mit der Stühle parallel verbunden werden können. Geeignet für Designstühle, deckt das Bauteil mehrere Rohrdurchmesser ab und bietet Montageoptionen für Planer und Hersteller.

Hauptmerkmale

• Material: PP (Polypropylen).
• Farben: Schwarz und Natur (durchscheinend).
• Optionen: Mit Filz; Ohne Filz.
• Passende Rohrdurchmesser: 10 mm bis 17 mm (siehe Referenzen unten).
• Anwendung: Befestigung an runden Stuhlbeinen und parallele Verbindung der Sitzflächen über die Verbindungslasche.

Zertifikate / Konformität
Entspricht EN 14703:2007 (Prüfung verbundener Stühle). RoHS: erfüllt. UL94: nicht angegeben. IP-Schutzart: nicht angegeben.

Technische Zeichnungen & Dateien
Zeichnungs-PDF verfügbar (Downloadfunktion auf der Produktseite). Produktvideo verfügbar.

Tabelle - Referenzen und Abmessungen (Millimeter)
Referenz | Für Rohr (D) | B | L | E | c | C | H
02500600110 | 10 bis 11 | 38,00 | 46,00 | 25,00 | 5,00 | 10,00 | 6,00
02500600111 | 12 bis 13 | 42,00 | 46,00 | 26,00 | 5,00 | 10,00 | 6,00
02500600112 | 14 bis 15 | 47,00 | 46,00 | 29,00 | 5,00 | 10,00 | 6,00
02500600113 | 16 bis 17 | 51,00 | 46,00 | 30,00 | 5,00 | 10,00 | 6,00

Charakteristiken / technische Spezifikationen

• Modell: AKCL
• Marke: ISC Plastic Parts
• Material: PP (Polypropylen)
• Farben: Schwarz; Natur (durchscheinend)
• Optionen: Mit Filz; Ohne Filz
• Rohrkompatibilität: 10 mm – 17 mm (Referenzen 10–11, 12–13, 14–15, 16–17)
• Normen: EN 14703:2007 (Prüfung verbundener Stühle)
• RoHS: Erfüllt
• UL94: Nicht angegeben
• IP: Nicht angegeben
• Maßeinheiten: Millimeter
• Verfügbare Referenzen: 02500600110, 02500600111, 02500600112, 02500600113
