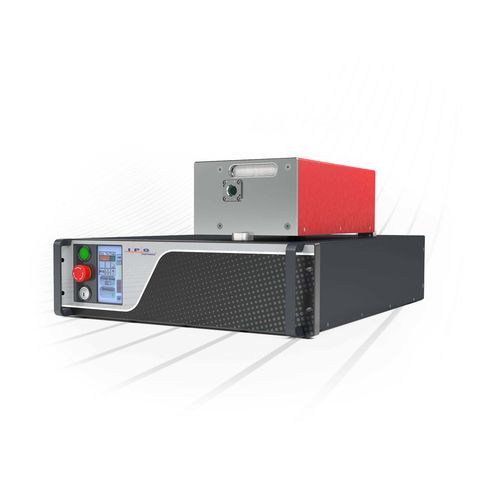

Puls-Laserquelle YLPF-FlexO

FemtosekundenUltrakurzpulsFaser

Übersicht
Die proprietäre Pulsformungstechnologie von IPG ermöglicht die Erzeugung gewünschter zeitlicher Pulsformen, von nahezu transform­ationsbegrenzten Femtosekundenpulsen bis zu programmierbaren optischen Wellenformen und Multipulssequenzen. Pulsformer sind als eigenständige femtoSHAPE-Geräte oder integriert in IPG-Ultrakurzpuls-Faserlaser (z. B. YLPF-FlexO) erhältlich.

Hauptfunktionen

• Fourier‑Domain-Pulsformung mit programmierbarem LCOS SLM
• Phasen‑ und Amplitudensteuerung durch diffraktive Formung
• Konfigurierbar über einen weiten Spektralbereich und anwendungsspezifische Bandbreiten
• Verfügbar als femtoSHAPE‑SR / femtoSHAPE‑HP oder integriert in Ultrakurzpulslaser

Eigenständige femtoSHAPE Pulsformer
femtoSHAPE‑Geräte dienen der Dispersion‑Vorkompensation und allgemeinen Pulsformung, um nahezu transform‑begrenzte Pulslängen am Zielort zu erreichen. Typische Einsatzgebiete: Multiphotonenmikroskopie, nichtlineare Spektroskopie, Hochordnungs‑Harmonische und andere nichtlineare Optik‑Experimente. Alle Einheiten enthalten ein kompaktes Spektrometer, ein nichtlineares Detektionskit und Software mit MIIPS‑basierten Routinen zur Pulskompression und Zeitbereichs‑Kalibrierung.

femtoSHAPE‑SR
Kosteneffizienter, kompakter femtosekunden‑Pulsshaper mit spectralkonfigurierbarem LCOS SLM, geeignet für Pulskompression und die meisten Shaping‑Aufgaben; arbeitet bei Repetitionsraten von 100 Hz bis 1 GHz.

femtoSHAPE‑HP
Entwickelt für Post‑Amplifikation‑Kompression und Shaping von mJ‑Bereich Femtosekundenpulsen. Merkmale: leistungsfähige Optiken, wassergekühlte LCOS‑SLM‑Module und versiegelte Gehäuse für hohe Leistungs‑/Energiehandhabung. Konfigurationen optimiert für 800 nm und 1030 nm, spektrale Bereiche bis ~100 nm.

Ultrakurzpulslaser mit integriertem Pulsshaper
IPG bietet Ultrakurzpulslaser mit integrierten, programmierbaren Pulshapern, die eine Anpassung der Pulsparameter an Applikationsanforderungen ermöglichen. Integrierte Systeme erlauben direkte Steuerung von Pulsdauer, Chirp (auch große lineare Werte), Multipulssequenzen sowie Amplituden-/Phasencodierung.

YLPF‑FlexO — hervorgehobene Produktmerkmale
Beispielhafte Eigenschaften: typische transform‑begrenzte Pulse < 40 fs, Pulsenergie > 50 nJ am Ziel und programmierbare Steuerung zum Strecken (Chirp) oder Formen von Pulsen durch Kodierung spektraler Phase‑ und Amplitudenprofile. Die Kombination aus Shaping‑Flexibilität und IPG‑Faserarchitektur eignet sich für wissenschaftliche, biomedizinische und fortgeschrittene Anwendungen.

Vergleichstabellen (auszugsweise)
Mittlere Leistung: femtoSHAPE‑SR — konfigurationsabhängig; femtoSHAPE‑HP — bis zu 50 W
Pulsenergie: femtoSHAPE‑SR — konfigurationsabhängig; femtoSHAPE‑HP — < 3.5 mJ
Programmierbares Element: LCOS SLM, 2D‑Array
Impulskontrolle: Phase und Amplitude, diffraktiv
Spektrale Auflösung: SR — ~Δλ/200; HP — ~Δλ/340
Spektrales Durchlassband: SR — anpassbar (innerhalb SLM‑Bereich); HP — anpassbar, < 100 nm
Zentralwellenlänge: SR — anpassbar (400–1600 nm); HP — 800 nm oder 1030 nm
Durchsatz: SR — ~50% typisch; HP — bis zu ~80%

Integrierter Pulsshaper + Laser (z. B. YLPF‑FlexO) — repräsentative Spezifikationen
Zentralwellenlänge: 1055 ± 15 nm
Spektrale Breite (typisch): ~95 nm
Mittlere Leistung: > 550 mW (Beispielkonfiguration)
Pulsenergie: > 50 nJ (Beispielkonfiguration)
Repetitionsrate: 11 ± 0,5 MHz (Beispielkonfiguration)
Zeitliche Impulsform: programmierbar
Programmierbarer Zeitbereich: > 6 ps
Transformationsbegrenzte Impulsdauer (FWHM): < 40 fs (typisch)

Hinweis
Die oben genannten Spezifikationen gelten für Standardprodukte; kundenspezifische Konfigurationen und Spezifikationen sind auf Anfrage verfügbar. Die Verfügbarkeit kann je nach Region variieren.
