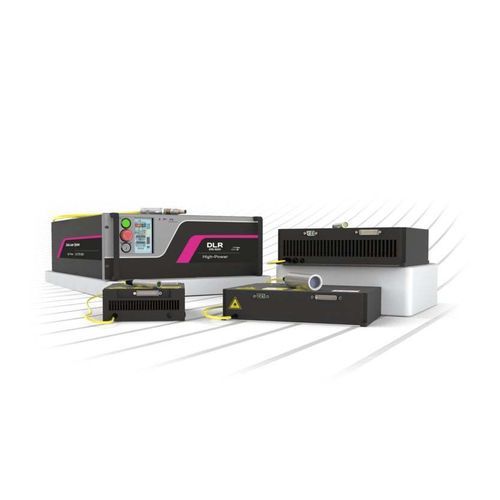

Laserdioden Modul / für medizinische Anwendungen DL series

für optisches Pumpenfür das KunststoffschweißenDioden

Übersicht
IPG Diodenlasermodule und Rack-Einheiten verbinden zuverlässige Einzelemitter-Dioden mit Zuführungsfasern und bieten integrierte Diodenlaser-Lösungen für OEMs und Endanwender. Erhältlich als kompakte DLM‑Module für OEM und als einsatzbereite DLR‑Rack‑Einheiten; Ausgabemöglichkeiten umfassen Kollimator oder nackte Faser sowie optionale rote Guide‑Laser.

Produktarten

• DLM (Diodenlasermodule): schlüsselfertige OEM‑Module mit integrierter Treiber‑Elektronik und Kühlung; Kollimator- oder Faserend‑Ausführung; optionaler roter Guide‑Laser.
• DLR (Diodenlaser‑Rack‑Einheiten): hochhelle, rackmontierte Systeme mit diode‑to‑fiber Kombinierung versiegelter Einzelemitter; einsatzbereit für industrielle Anwendungen.

Funktionale Beschreibung
Diese Diodenlaser bieten mehrere Ausgangskonfigurationen und integrierte Merkmale zur Vereinfachung der Systemintegration. DLM‑Module sind kompakte OEM‑Bausteine, die nur eine externe Gleichstromquelle benötigen. DLR‑Rack‑Einheiten sind vollständige Systeme mit stabilisierten Wellenlängen, schmalen Emissionslinien, versiegelten Emittern und wahlweise Luft‑ oder Wasserkühlung. Die Geräte sind kompakt, wartungsarm und energieeffizient.

Anwendungen

• Wärmebehandlung und Metallhärtung
• Kunststoffschweißen
• Medizinische Anwendungen
• Optisches Laser‑Pumpen

Vergleich (Zusammenfassung)
Wellenlänge | DLM Serie | DLR Serie
Wellenlängenbereich | 915–970 nm | 970 oder 976 nm
Ausgangsleistung | bis zu 2 kW | bis zu 2 kW
Modulation | bis zu 50 kHz | bis zu 50 kHz
Faserkerndurchmesser Output | 150–200 μm | 110–400 μm
Kühlung | Luft | Luft oder Wasser

DLM (Diodenlasermodule)
Kompakte OEM‑Module mit integrierter Treiber‑Elektronik und Kühlung; erhältlich mit Kollimator oder reiner Faserend‑Anschluss und optionalem roten Guide‑Laser. Entwickelt für flexible OEM‑Integration; benötigen eine externe Gleichstromversorgung.

DLR (Diodenlaser‑Rack‑Einheiten)
Hochhelle Rack‑Einheiten mit diode‑to‑fiber Kombinierung versiegelter Einzelemitter. Einsatzbereite Systeme mit industriellem Design, stabilisierten Wellenlängen, schmalen Linienbreiten und typ. >40% Energieeffizienz.

Technische Spezifikationen

• Wellenlängen: typ. 915–976 nm (DLM: 915–970 nm; DLR: 970 oder 976 nm)
• Maximale Ausgangsleistung: bis zu 2 kW
• Modulation: bis zu 50 kHz
• Faserkerndurchmesser Output: DLM 150–200 μm; DLR 110–400 μm
• Kühlung: DLM – Luft; DLR – Luft oder Wasser
• Ausgangsoptionen: Kollimator oder reine Faserend‑Anschluss; optionale rote Guide‑Laser
• Treiber & Kühlung: DLM enthalten integrierte Treiberelektronik und Kühlung; DLR sind komplette Rack‑Systeme
• Leistung: stabilisierte Wellenlängen, schmale Emissionslinienbreiten und hohe Energieeffizienz (DLR typ. >40%)
