Lasersystem mit quasi-kontinuierlicher Welle MCQL-450/4500/x

FaserInfrarotfür medizinische Anwendungen

Übersicht
Quasi-Continuous Wave (QCW) Faserlaser erzeugen relativ lange, leistungsstarke Pulse mit hoher Spitzenleistung, um Bearbeitungsergebnisse ähnlich denen von CW-Lasern bei geringerer Durchschnittsleistung zu erzielen. QCW-Pulse können Spitzenleistungen bis zum 10‑fachen der Durchschnittsleistung und Pulsenergien von bis zu mehreren Hundert Joule liefern. Typische Pulsdauern liegen im Bereich 0,05 ms bis 50 ms. Verfügbare Konfigurationen: Single-Mode, Multi-Mode und Multi-Channel; Standardwellenlänge 1070 nm, mit Diode- und Thulium‑Varianten.

Leistung optimal nutzen
QCW-Faserlaser erzeugen lange Pulse mit hoher Spitzenleistung, die ein effizientes Energiekopplungsverhalten auf metallischen und nichtmetallischen Werkstoffen bei reduzierter Durchschnittsleistung ermöglichen und so hohe Pulsenergie oder niedrige Wärmeeinbringung für empfindliche Materialien ermöglichen.

Kernvorteile & Merkmale

• Spitzenleistung bis zu 10× der Durchschnittsleistung
• Pulsdauern typ. 0,05–50 ms (serienabhängig)
• Pulsenergie bis zu mehreren Hundert Joule (z. B. bis 240 J)
• Verfügbar als Single‑Mode, Multi‑Mode und Multi‑Channel
• Wellenlängenoptionen: 1070 nm Standard; Diode QCW (~895 nm) und Thulium QCW (1880–2100 nm)
• Analoge Pulsmodulation zur Formung zeitlicher Pulsprofile und Pulse‑Trains

Flexible Anwendungsoptimierung
Einzelne QCW‑Pulse lassen sich modulieren, um anwendungsspezifische zeitliche Pulsformen oder Pulse‑Trains zu erzeugen. Typische Strategien: Mehrfachpulse für Bohren, Ramp‑Up für Vorreinigung, verstärkte Spikes für hochreflektive Materialien und Ramp‑Down zur Reduktion von Rissbildung.

Anwendungen

• Bohren — hohe Spitzenleistung kombiniert mit langer Pulsdauer ermöglicht hochwertige Löcher bei hohem Durchsatz.
• Schweißen — Spitzenleistung überwinden Metallreflexion (z. B. Kupfer, Aluminium) bei geringem Wärmeeintrag; geeignet für Batterie‑ und Präzisionsschweißen.
• Schneiden — Single‑Mode QCW für effizientes Kopplungsverhalten in Nichtmetallen (Keramik, Saphir) für schnelles, qualitativ hochstehendes IR‑Schneiden.
• Medizin & Wissenschaft — Diode‑ und Thulium‑Module liefern Pulsenergie und Wellenlängen für spezifische medizinische und laborseitige Integrationen.

Produktfamilien / Varianten (Überblick)

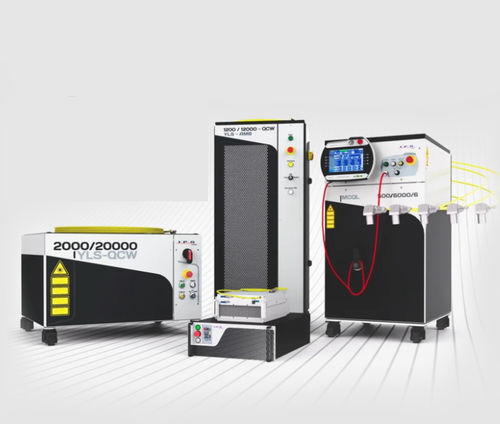

Repräsentative Familien: YLS‑QCW (Multi‑Mode Cabinets), MCQL (Multi‑Channel QCW), YLR‑QCW (Racks), YLM‑QCW (Module), YLR/YLM‑QCW‑SM (Single‑Mode), zusätzlich DLM‑QCW (Diode QCW Module) und TLM‑QCW (Thulium QCW Module).

Repräsentativer Serienvergleich (Übersicht)
1070 nm | Ausgabekanäle | Multi‑Mode Durchschnittsleistung | 10× Peak | Pulsenergie | Pulsdauer | Faserdurchmesser | Wiederholrate | Kühlung
YLS‑QCW: 1 | bis zu 2 kW | bis zu 20 kW | bis zu 240 J | 0,2–10 ms | 50–300 μm | bis 2 kHz | Luft oder Wasser
MCQL: 2,3,4,6 | bis zu 500 W/Kanal | bis zu 6 kW/Kanal | bis zu 60 J/Kanal | 0,05–50 ms | 200–600 μm | bis 10 kHz | Wasser
YLR‑QCW / YLM‑QCW / SM: Bereiche bis 600 W (Module), Single‑Mode 14 μm, Wiederholraten bis 50 kHz, Kühlung abhängig von Serie.

Diode‑ & Thulium‑Optionen
DLM‑QCW (Diode QCW): ~895 nm, mehrere hundert Watt Ausgang, Faserkerne bis ~600 μm für OEM‑Handapplikationen; TLM‑QCW (Thulium QCW): 1880–2100 nm für Mittel‑IR‑Anwendungen mit mono‑ und multimode Optionen und anwendungsspezifischen Pulsenergien.

Hinweise
Die Angaben sind repräsentative Standardwerte; kundenspezifische Konfigurationen und die Verfügbarkeit in Regionen sind auf Anfrage möglich.

Technische Spezifikationen

• Typische Wellenlänge: 1070 nm (Diode ~895 nm; Thulium 1880–2100 nm)
• Pulsdauer: typ. 0,05–50 ms (einige Cabinets 0,2–10 ms)
• Pulsenergie: bis ~240 J (serienabhängig)
• Spitzenleistung: bis ~20 kW (10× Durchschnitt, serienabhängig)
• Pulswiederholrate: von wenigen Hz bis 50 kHz (modellabhängig)
• Faserkern‑Durchmesser: Single‑Mode ~14 µm; Multi‑Mode 50,100,200,300,400,600 µm
• Kühlung: Luft- oder Wasser­kühlung je nach Serie
