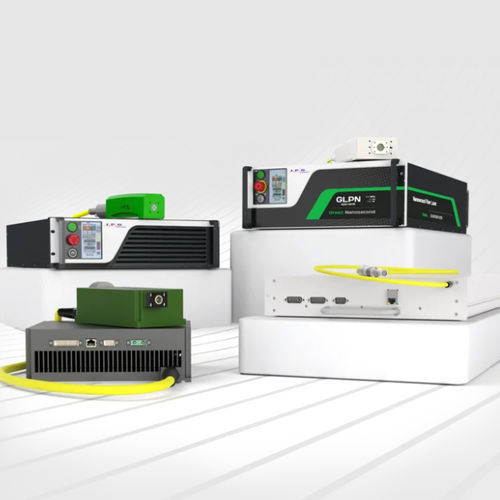

Puls-Laserquelle VLM/VLR

Nanosekundenmit quasi-kontinuierlicher WelleFaser

Produktübersicht
Grüne und sichtbare Nanosekunden-Faserlaser, deren Impulse in Milliardstelsekunden gemessen werden, bieten präzise Materialwechselwirkungen für Mikrobearbeitung und Anwendungen an nichtmetallischen Werkstoffen. Die IPG-Faserlasertechnologie stellt modulare und Rack-Lösungen mit konfigurierbaren Wellenlängen und Pulsdauern für die industrielle Integration bereit.

Anwendungen

• Hochgeschwindigkeits-Mikrobearbeitung und Präzisionsschnitt von Polymeren, Glas und Keramik
• PCB-Schneiden und -Markieren, Widerstands-Trimming, Scribing
• Markieren von transparenten Materialien und empfindlichen Oberflächen
• Bohren, Texturieren und Mikrostrukturierung von nichtmetallischen Werkstoffen, einschließlich Silizium und OLED-Substraten
• Kupfersintern und additive Fertigung
• Wafer- und OLED-Annealing, Solarzellenprozesse (PERC-Kontaktöffnung, selektive Emitter)
• Medizinische, wissenschaftliche und fortgeschrittene Fertigungsanwendungen

Produkt-Highlights

• Wellenlängenbereich im Grün- und sichtbaren Bereich: typ. 517–642 nm (modellabhängig)
• Mittlere Leistung skalierbar von Niedrigleistungs-Familien bis zu 1 kW für Quasi-CW/Leistungsvarianten
• Pulsdauern von ~1 ns bis zu 1000 ns je nach Familie; Burst- und QCW-Optionen verfügbar
• Hohe Spitzenleistung bei kurzen Pulsen zur Minimierung der Wärmeeinflusszone
• Modulare und Rack-Formfaktoren mit konfigurierbaren Parametern: Pulsenergie, Wiederholrate, Wellenlänge

Markieren & Mikrobearbeitung
Kurze sichtbare Wellenlängen und Nanosekundenpulse erzeugen kleine Wärmeeinflusszonen und eine effiziente Absorption in vielen nichtmetallischen Materialien, was Kantenqualität und Strukturauflösung bei Markier-, Schneid-, Scribing- und Kupfersinterprozessen verbessert.

Hinweise
Verfügbare Familien umfassen gepulste Niedrigleistungsserien (10–30 W), Mittel (50–75 W), Höherleistungsserien (75–100 W), Quasi-CW/Leistungsmodelle und sichtbare Nanosekundenmodule. Einige Spezifikationen sind vorläufig; IPG bietet kundenspezifische Konfigurationen auf Anfrage und die Verfügbarkeit kann regional variieren.

Caractéristiques / spécifications techniques

• Wellenlängen: typischer Bereich 517–642 nm; Beispielvarianten: 532 nm, 517 nm, 525–642 nm
• Durchschnittliche Leistung: bis zu 1 kW (Quasi-CW/Leistungsmodelle); Beispiele: bis zu 30 W, 75 W, 100 W, 50 W (sichtbare Module)
• Pulsdauer: bis zu ~1 ns (gewählte Modelle); Beispiele: 1,5 ns; 1–200 ns; 20–1000 ns; ~1,2 ns; 4,5 ns
• Pulsenergie: Beispielwerte je Serie — ~18 μJ Einzelschuss (bis 70 μJ im Burst); 50–700 μJ; 100–500 μJ; einige Hochwiederholungs-/Quasi-CW-Module mit wenigen μJ
• Wiederholrate: von 10 kHz bis mehrere MHz (z. B. 10–3500 kHz; QCW ~25–250 MHz; einige sichtbare Module >10 MHz)
• Strahlqualität: M2 <1.2 bei mehreren gepulsten Modellen; <1.6 bei einigen Varianten; BPP <6 mm·mrad für spezifizierte sichtbare Module
• Kühlung: luft- oder wassergekühlt je nach Modell; viele gepulste Module luftgekühlt
• Formfaktoren: Module und Rack-Systeme; konfigurierbare Parameter für industrielle Anwendungen
