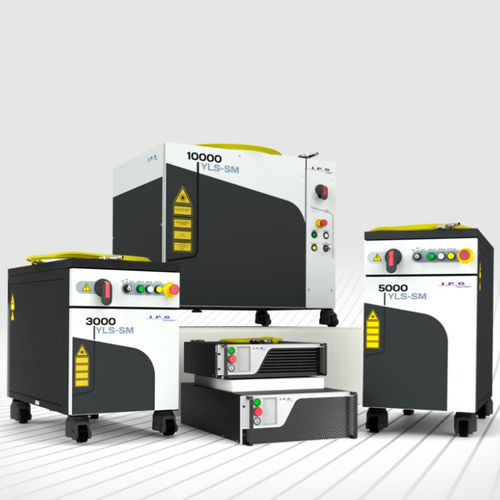

Laserquelle mit kontinuierlicher Welle YL series

Faserzum SchweißenSchneid

Übersicht
Single-Mode-Faserlaser von IPG bieten eine sehr hohe Strahlqualität durch den Einsatz von Faserkernen im Bereich weniger Mikrometer, wodurch Leistung auf sehr kleine Spotgrößen konzentriert werden kann. Dies ermöglicht höhere Prozessgeschwindigkeiten, bessere Bauteilqualität und geringeren Wärmeeintrag in industriellen Materialbearbeitungsanwendungen.

Hauptmerkmale

• Monomodales Strahlprofil mit sehr niedrigen M2-Werten
• Kleine Brennfleckgrößen (typ. ~30–100 µm) für hohe Leistungsdichte und Präzision
• Typische Wellenlängen um 1070 nm (Varianten 1075 nm)
• Ausgangsleistung skalierbar innerhalb der Familie bis zu 10 kW
• Verfügbare Formfaktoren: Schrank (YLS-SM), Rack (YLR-SM) und Dual-Beam / AMB (YLS-SM-AMB)
• Modulationsoptionen für gepulste/modulierte Prozesse (serienabhängig)

Anwendungsbereiche

• Präzisionsschweißen
• EV-Batterieschweißen
• Präzisionsschneiden und Bohren
• Oberflächenvorbereitung & Texturierung
• 3D-Druck & additive Fertigung

Single-Mode vs Multi-Mode — Hinweise
Single-Mode-Strahlen weisen ein gaußförmiges Profil auf und konzentrieren Energie in kleine Spotgrößen (typ. 30–100 µm), geeignet für Feinschnitt, Bohren, präzises Schweißen, die Bearbeitung von Nichtmetallen und die additive Fertigung. Multi-Mode-Strahlen enthalten mehrere räumliche Moden und erzeugen meist größere Brennflecken (~100 µm bis >1 mm), die für Hochleistungsanwendungen an dickeren Materialien vorteilhaft sein können.

Vergleich der Single-Mode-Faserlaser (Tabelle)
Spalten: YLS-SM Serie | YLR-SM Serie | YLS-SM-AMB Serie
Strahlqualität: M2 < 1.1 (bis 2 kW); M2 < 1.15 (bis 4 kW); M2 < 1.2 (bis 5 kW); M2 < 2 (bis 10 kW) | M2 < 1.1 | M2 < 1.3
Wellenlänge: 1070, 1075 nm | 1070 nm | 1070 nm
Ausgangsleistung: bis zu 10 kW | bis zu 8 kW | Single-Mode-Kern: bis zu 3 kW; Ring Beam: bis zu 5 kW
Modulationsfrequenz: bis zu 10 kHz | bis zu 50 kHz | bis zu 10 kHz

Hinweise
Die angegebenen Werte beziehen sich auf Standardkonfigurationen; kundenspezifische Spezifikationen sind möglich. Die Produktverfügbarkeit kann je nach Region variieren.

Technische Merkmale / Spezifikationen

• Strahlqualität (M2): typ. <1.1 bis <2 abhängig von Serie und Leistung
• Typische Wellenlänge: ~1070 nm (1075 nm Varianten verfügbar)
• Maximale Ausgangsleistung der Familie: bis zu 10 kW
• Typische Single-Mode-Brennfleckgrößen: ~30–100 µm
• Multi-Mode Brennfleckgrößen (zum Vergleich): ~100 µm bis >1 mm
• Modulationsfrequenz (serienabhängig): bis zu 10 kHz (einige Serien bis zu 50 kHz)
• Produktvarianten: Schrank (YLS-SM), Rack (YLR-SM), Dual-Beam / AMB (YLS-SM-AMB)
