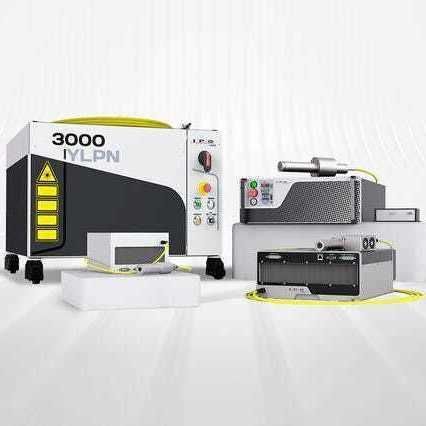

Pulslasersystem YLPN series

NanosekundenFaserInfrarot

Übersicht
Infrarot-Nanosekunden-Puls-Faserlaser liefern hohe mittlere Leistung und konfigurierbare Pulsenergie für die Materialbearbeitung in verschiedenen Industriebranchen. Die IPG-Faserarchitektur ermöglicht modulare und Schranklösungen zur Integration oder als eigenständige Produktionsanlagen.

Hauptanwendungen

• Laserreinigung und Oberflächenbehandlung
• Blech‑ und Folienzuschnitt, Trimmen
• Markieren und Gravieren (einschließlich dunkler Markierungen mit hoher Pulsenergie)
• Bohren, Ritzen und Mikrobearbeitung
• Herstellung präziser Mikro‑Strukturen

Hauptvorteile

• Optionen mit hoher mittlerer Leistung und hoher Pulsenergie für hohe Durchsatzraten
• Konfigurierbare Pulsdauern und Wiederholraten passend zum Prozess
• Strahlqualitätsvarianten für Feinformation oder höheren Durchsatz
• Wassergekühlte Schränke oder luftgekühlte Module je nach Integrationsanforderung

Produktfamilien / Vergleich (Übersicht)
YLPN-S Serie | 1064 nm | bis zu 3 kW | bis zu 150 mJ | 25, 50, 70, 100 ns | 2–300 kHz | Wasser
YLPN-R Serie (Hohe Pulsenergie) | 1064 nm | bis zu 2 kW | bis zu 100 mJ | einstellbar 20–2000 ns | 2–8000 kHz | Wasser
YLPN-R Serie (Hohe Strahlqualität) | 1064 nm | bis zu 2 kW | bis zu 10 mJ | einstellbar 30–2000 ns | 2–8000 kHz | Wasser
YLPN-M Serie (Module) | 1064 nm | bis zu 500 W | bis zu 2 mJ | einstellbar 0,15–500 ns | 2–10 000 kHz | Luft
YLPN-M Festpuls / Niedrige Leistung | 1064 nm | bis zu 100 W | bis zu 1 mJ | fest oder einstellbar 1,5–350 ns | 2–500 kHz | Luft oder Wärmeleitung

Leistungsanmerkungen
Pulsenergie, Pulsdauer und Wiederholrate sind innerhalb und zwischen Serien weit konfigurierbar, um Durchsatz und Qualität für spezifische Materialien zu optimieren. Schrankvarianten zielen auf höchste mittlere Leistung und Pulsenergie; Module bieten kompakte Integration und hohe Wiederholraten.

Technische Spezifikationen (Beispiele)

• Wellenlänge: 1064 nm (typisch)
• Mittlere Leistung: bis zu 3 kW (serienabhängig)
• Pulsenergie: bis zu 150 mJ (Hochenergievarianten)
• Pulsdauer: 0,15–2000 ns (modellabhängig; feste Optionen verfügbar)
• Pulswiederholrate: typischer Bereich 2 kHz bis 10 000 kHz je nach Modul/Serie
• Strahlqualität / BPP: serienabhängig (z. B. M2 ~1,5–12; BPP‑Werte für runde/quadratische Kerne)
• Kühlung: wassergekühlte Schränke oder luftgekühlte Module; einige Module unterstützen wärmeleitende Kühlung
• Gehäuse: Schranklösungen (YLPN-S, YLPN-R) und kompakte Module (YLPN-M)

Ressourcen
Datenblätter und technische Unterlagen sind für mehrere YLPN‑Modelle und Modulvarianten verfügbar. Demonstrationsvideos zeigen Reinigung, Schneiden, Markieren und andere Präzisionsprozesse mit infraroten Nanosekunden‑Faserlasern.
