Gateway für Kommunikation INGESAS IC3

SicherheitIndustrieTelemetrie

Produktbeschreibung
INGESAS IC3 ist ein Kommunikations-Gateway und RTU, ausgelegt zur Erfassung aller Informationen einer Unterstation (Alarme, Zustände, Messwerte, Zähler usw.) und zur Übermittlung an zentrale Leitsysteme. Es empfängt außerdem Befehle und Vorgaben von den Leitsystemen und gibt diese an die entsprechenden IEDs weiter sowie führt logische Abläufe auf Unterstationsniveau aus.

Funktionen

• Erfassung aller Unterstationsinformationen (Alarme, Zustände, Messwerte, Zähler usw.) und Übertragung an die verschiedenen zentralen Leitsysteme gemäß Telecontrol-Standards.
• Empfang von Befehlen und Vorgaben von zentralen Leitsystemen und Weiterleitung an die entsprechenden IEDs.
• Ausführung von allgemeinen Logiken auf Unterstationsniveau unter Nutzung der Informationen der Positions-IEDs.
• Entwicklung von Logiken mittels Werkzeugen nach IEC 61131-3.
• Einbindung von Cybersicherheitsmaßnahmen: Firewall, Verschlüsselung, Benutzerverwaltung und Zugriffspolitiken.
• Funktion als Synchronisationsmaster für alle angeschlossenen Geräte mittels IEEE 1588, IRIG-B, SNTP oder Telecontrol-Protokollen.

Modelle

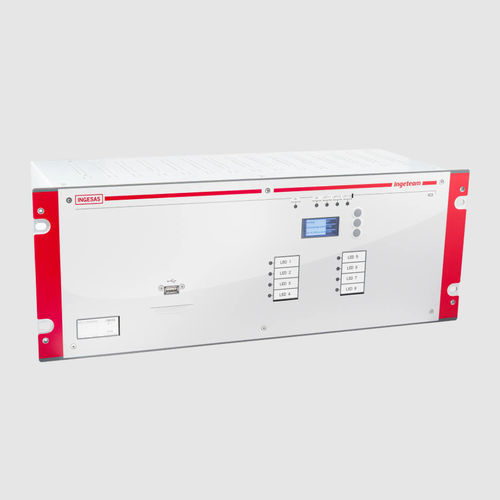

• INGESAS IC3 form factor 0: Unterstationssteuerung in modularem Chassis mit physischen E/As und LED-Anzeigen.
• INGESAS IC3 form factor 4: Unterstationssteuerung in hochdichtem Kommunikations-Chassis.

Protokolle

• IEC 61850: Client / Server
• IEC 60870-5-101: Master / Slave
• IEC 60870-5-104: Client / Server
• IEC 60870-5-103: Master
• DNP 3.0: Master / Slave
• MODBUS RTU und TCP: Master / Slave
• PROCOME Seriell und TCP: Master
• OPC-UA: Client / Server

Cybersicherheit

• Konform mit IEC 62351, IEC 62443 und IEEE 1686-2013.
• Sichere Kommunikationsprotokolle: HTTPS, SSH / SFTP, Syslog, LDAP, DNP, OPC UA.
• Verwendung digitaler Zertifikate: HTTPS, SSH, VPN.
• Verschlüsselung TLS 1.2.
• Benutzerkontenverwaltung und rollenbasierte Zugriffskontrolle (RBAC).
• Kontrolle von Login-Versuchen, Sitzungsverwaltung und Sicherheitsprotokollierung/Audit (syslog).
• Aktivieren/Deaktivieren von Kommunikationsports, Verwaltung von Software-/Firmware-Updates, Malware-Schutz und Firewall.

Kernangaben

• Redundanz: hot-hot, hot-standby und hot-warm.
• Integrierter Webserver auf HTML5-Basis.
• Programmierbare Logik gemäß IEC 61131-3.

Anwendungen

• Smart Grids
• Übertragung
• Verteilung

Technische Spezifikationen

• Produkttyp: Gateway und RTU für Unterstationsautomatisierung und Telecontrol.
• Modelle: Form factor 0 (modulares Chassis mit physischen E/As und LEDs) und Form factor 4 (hochdichtes Kommunikations-Chassis).
• Unterstützte Protokolle: IEC 61850, IEC 60870-5-101/104/103, DNP3.0, MODBUS RTU/TCP, PROCOME Seriell/TCP, OPC-UA.
• Cybersicherheit: IEC 62351, IEC 62443, IEEE 1686-2013; HTTPS/SSH/SFTP; digitale Zertifikate; TLS 1.2; RBAC; syslog; Firewall; Patch-Management.
• Synchronisationsfunktionen: IEEE 1588, IRIG-B, SNTP.
• Integrierter Webserver (HTML5) zur Visualisierung und Bedienung.
• Redundanzfähigkeiten: hot-hot, hot-standby, hot-warm.
• Produktkennzeichnung: SAS (Substation Automation Systems).
