Produktname

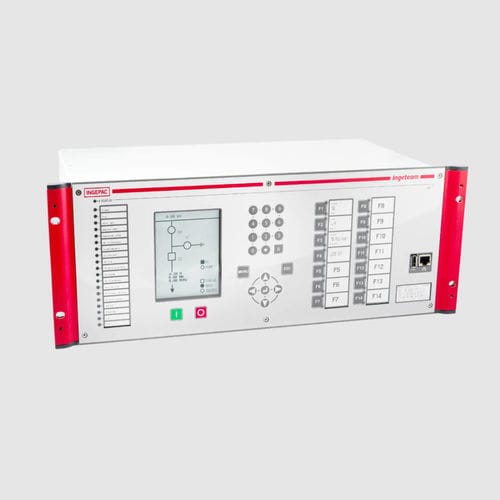

INGEPAC EF LD

Beschreibung
INGEPAC EF LD ist ein Leitungsdifferentialschutz-Relais für segregierte Phasenschutzanwendungen, konzipiert für Freileitungen und Erdverkabelungen aller Spannungsebenen. Es bietet umfassende Schutzfunktionen, Distanzschutzoptionen sowie erweiterte Mess-, Aufzeichnungs- und Kommunikationsfunktionen für Versorgungs- und Industriezwecke.

Differentialschutz

• 87, 87LG, 87N
• Zweitharmonische Zurückhaltung und Blockierung
• V/f Übererregung und 5. Harmonische Blockierung
• Richtungsüberwachung
• Sättigungsdetektor
• Lastkompensation
• Funktion 86 (Schalterfehlerschutz)
• Auslöseüberwachung

Distanzschutz

• 21 Quadrilateral und MHO
• 21 Hochgeschwindigkeit
• Verlängerung Zone 1
• Doppelleitungen, Serienkompensation und kapazitive Messwandler kompatibel
• Backup für Transformatoren

Weitere Funktionen

• SOTF (switch-on-to-fault)
• 27, 59, 59N, 47 (V2) — Spannungsfunktionen Minimum/Maximum
• 81M / 81 ROCOF
• 3x50/51 (67), 50N/51N (67N), 50G/51G
• 46TOC (67Q), 46IOC (67Q)
• 46FA offene Phase Erkennung
• 50 CSC Zweitharmonischer Bremsung
• Blockierung 2. und 5. Harmonische
• 37 Unterstrom (Verlust der Erregung)
• 49 Thermisches Bild, 49T (nur mit RTD)
• 32 Leistungsmessung

Hauptmerkmale

• Native IEC 61850 Plattform
• Hochgenaue Messung und oszillographische Aufzeichnung
• Unterstützte Protokolle: IEC 61850, DNP3, IEC 870-5-103/104, Modbus, PROCOME
• Netzwerkredundanz: PRP, HSR oder Link-Fail-Toleranz
• Automatisierung und Logik nach IEC 61131-3
• Erfassung von Multicast Sampled Values (MSV) gemäß IEC 61850-9-2 / IEC 61869-9
• Zeitsynchronisation: SNTP, IEEE 1588 v2 (PTP), IRIG-B oder PPS
• Konfigurationstool: pacFactory
• Display für lokale Visualisierung

Cybersicherheit

• Konform mit IEC 62351, IEC 62443 und IEEE 1686-2013
• Benutzerkontenverwaltung und rollenbasierte Zugriffskontrolle (RBAC)
• Kontrolle von Zugriffversuchen und Sitzungsmanagement
• Sicherheitsaudit und Syslog
• Aktivieren/Deaktivieren von Kommunikationsports
• Verwaltung von Software-/Firmware-Updates
• Kryptographie: HTTPS, SFTP, SSH, CMS/PKCS#7
• Sicherer Web- und Datei-Zugriff (HTTPS, SFTP)
• Malware-Schutz und Firewall
• Zertifikatsverwaltung (LDAP)

Schlüsseldaten

• Multiterminal-Anwendungen: geeignet für 2- und 3-Terminal-Topologien
• Vollständige Distanzfunktion: bis zu 5 Zonen Quad/MHO Distanzschutz (optional)
• Multi-Breaker-Anwendungen: unabhängige CT-Eingänge

Anwendungen und Familie

• Bereiche: Smart Grids, Übertragung, Verteilung
• Produktfamilie: Schutz und Steuerung

Medien und Dokumentation

• Demonstrationsvideo und MP4 verfügbar
• Produktblatt / Katalog als PDF verfügbar

Technische Merkmale / Spezifikationen

• Typ: Leitungsdifferentialschutz mit segregierten Phasen
• Schutzfunktionen: 87, 87LG, 87N, Zweitharmonische Zurückhaltung/Block, 5. Harmonische Block, 86, 50/51 und Neutral-/Erdvarianten
• Distanzschutz: 21 Quadrilateral/MHO, 21 Hochgeschwindigkeit, Zone 1 Erweiterung, bis zu 5 Zonen (optional)
• Kompatibilität mit Doppelleitungen, Serienkompensation und kapazitiven Transformatoren
• Oszillographische Aufzeichnung und hochpräzise Messwerterfassung
• Unterstützte industrielle Protokolle: IEC 61850, DNP3, IEC 870-5-103/104, Modbus, PROCOME
• Netzwerkredundanz: PRP, HSR oder Link-Fail-Toleranz
• MSV-Erfassung gemäß IEC 61850-9-2 / IEC 61869-9
• Synchronisation: SNTP, IEEE 1588 v2 (PTP), IRIG-B, PPS
• Automatisierung und Logik: IEC 61131-3
• Cybersicherheit: IEC 62351, IEC 62443, IEEE 1686; RBAC; syslog; HTTPS/SFTP/SSH; Firewall; Zertifikatsverwaltung
• Konfigurationstool: pacFactory
• Verfügbare Medien: Bilder, MP4-Video, Datenblatt (PDF)
• Marke: Ingeteam
