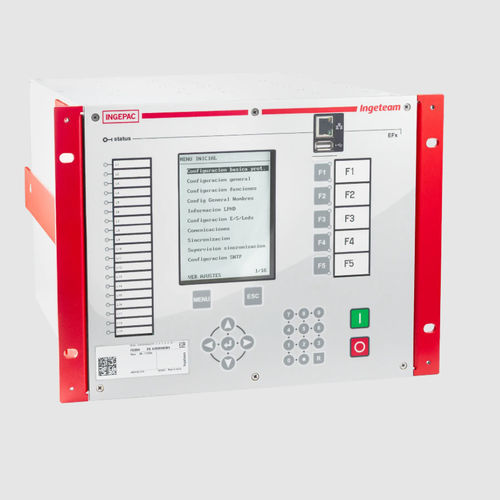

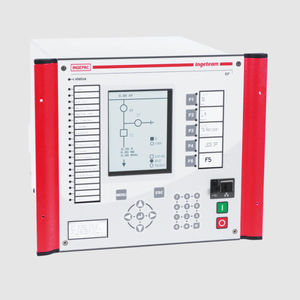

Phasen-Schutzrelais INGEPAC EF BD eXtended

StromSpannungÜberstrom

Übersicht
Zentraleinheit für Sammelschienen-Differentialschutz in Schaltanlagen mit IEC 61850 Process-Bus-Kommunikation.

Produktbeschreibung
INGEPAC EF BD eXtended von Ingeteam fungiert als zentrale Differentialschutz-Einheit für Sammelschienen-Schemata mit bis zu 24 Positionen und mehreren Schutzbereichen. Es sammelt analoge und digitale Signale der Schutzfelder per IEC 61850 GOOSE und Sampled Values (MSV), führt differentielle Algorithmen aus und gibt Auslöse-/Steuersignale aus.

Kernangaben

• Unterstützt bis zu 24 Positionen und bis zu 5 Schutzzonen
• Process-Bus-Eingang: MSV (IEC 61850-9-2LE / IEC 61869-9)
• Auslöse-/Steuersignalisierung über GOOSE (IEC 61850-8-1)
• Unterstützte Protokolle: IEC 61850, DNP3.0, IEC 870-5-103/104, Modbus, PROCOME

Schutzfunktionen

• 87B Sammelschienen-Differential
• Überwachung / Check-Zone
• Differentialalarm
• Inrush-Begrenzung und Inrush-Stabilität
• 50BF Schaltgeräteausfall (Phase und Neutral)
• 87B Überstrom Phase und Neutral
• Tote Zone, Trennschalter-Abweichung, dynamische Zone
• 86 Verriegelung bei Schließbefehl, CT- und VT-Überwachung

Merkmale

• Native IEC 61850 Plattform mit hochpräzisen Messungen und oszillografischer Aufzeichnung
• Datenerfassung von MSV und digitalen Ein-/Ausgängen
• Redundanz: PRP, HSR oder Link-Failure
• Automatisierung und Logikprogrammierung gemäß IEC 61131-3

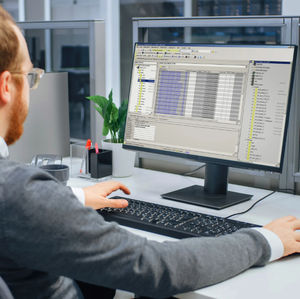

• Konfigurationstool: pacFactory
• Front-Display für lokale Überwachung
• Zeitsynchronisation:
  • SNTP
  • IEEE 1588 v2 (PTP)
  • IRIG-B
  • PPS

Cybersicherheit

• Funktionen gemäß IEC 62351, IEC 62443 und IEEE 1686
• Benutzerverwaltung und rollenbasierte Zugriffskontrolle (RBAC)
• Sitzungsmanagement, Auditing und Syslog
• Steuerung von Kommunikationsports, Management von Software-/Firmware-Updates
• Verschlüsselte Protokolle: HTTPS, SFTP, SSH, CMS/PKCS#7
• Firewall, Malware-Schutz und Zertifikatsverwaltung (LDAP)

Anwendungen

• Schutz, Automatisierung und Steuerung in Übertragungs- und Verteilungsstationen
• Smart Grids und Netzschutzschemata

Medien & Downloads
Die Produktseite enthält Produktbilder, ein internes Produktvideo und eine herunterladbare Broschüre (PDF).

Technische Daten

• Bis zu 24 Positionen und 5 Zonen
• MSV-Eingang: IEC 61850-9-2LE (Process-Bus)
• GOOSE Auslösung/Steuerung: IEC 61850-8-1
• Protokolle: IEC 61850, DNP3.0, IEC 870-5-103/104, Modbus, PROCOME
• Redundanz: PRP, HSR, Link-Failure
• Automatisierung: IEC 61131-3
• Sampled Values Erfassung: IEC 61850-9-2 / IEC 61869-9
• Zeitsynchronisation: SNTP, IEEE 1588 v2 (PTP), IRIG-B, PPS
• Konfiguration: pacFactory
• Umfassende Cybersicherheitsfunktionen gemäß IEC 62351 / IEC 62443 / IEEE 1686
