Schutzrelais für Phasenverlust INGEPAC EF ZT
UnterstromFehlerstromDistanz

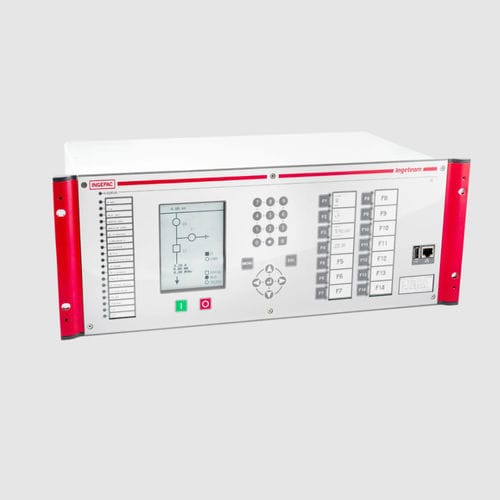

Schutzrelais für Phasenverlust - INGEPAC EF ZT - Ingeteam GmbH - Unterstrom / Fehlerstrom / Distanz
Schutzrelais für Phasenverlust - INGEPAC EF ZT - Ingeteam GmbH - Unterstrom / Fehlerstrom / Distanz
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Kontrollwert / Messwert
Fehlerstrom, Unterstrom, Thermo, Leistung, für Phasenverlust, Distanz
Netzwerk
dreiphasig
Anwendung
für Transformator, für Freileitung
Kommunikation
RS485, Ethernet, USB, Modbus
Norm
IEC
Weitere Eigenschaften
digital, programmierbar, konfigurierbar, Multifunktion

Beschreibung

Produktübersicht
  • Distanzschutz-Relais Ingeteam INGEPAC EF ZT
  • Kategorie: Distanzschutz für Übertragungsleitungen
  • Hersteller: Ingeteam


Schutzfunktionen
  • 21 Quadrilateral und MHO
  • 21 Hochgeschwindigkeitsfunktionen
  • Zone-1-Verlängerung
  • Anpassung für doppelte Leitungen, Serienkompensation und Leitungen mit kapazitiven Messwandlern
  • Trafo-Backup-Schutz


Weitere Funktionen
  • 3x50/51 (67), 50N/51N (67N)
  • 50G/51G
  • 46TOC (67Q), 46IOC (67Q)
  • 46FA Offene Phase
  • 50CSC Bremsung 2. Harmonische
  • SOTF Schließen bei Fehler
  • 27, 59, 59N, 47, Unterspannung
  • 81M/m, 81 ROCOF
  • 37 Unterstrom
  • 49 Thermisches Abbild
  • 32 Wirkleistung
  • TAC (Stellungsregler)
  • 85 Fernschutz (21, 67/67Q)
  • 68ZC, 68FF
  • 78 Leistungsoszillation
  • 25 Synchronismus
  • 79 Ein-/Dreipolig
  • 50 BF Störfall Leistungsschalter (ein-/dreipolig)
  • Fehlerlokalisierung
  • Leistungsschalter-Überwachung


Eigenschaften
  • Native IEC 61850 Plattform
  • Hochpräzise Messung, Datenerfassung und oszillographische Aufzeichnung
  • Protokolle: IEC 61850, DNP 3.0, IEC 870-5-103/104, Modbus, PROCOME
  • Netzwerkredundanz: PRP, HSR oder Link-Fehlererkennung
  • Automatisierung und Logik nach IEC 61131-3
  • Erfassung von Multicast Sampled Values (MSV) nach IEC 61850-9-2 oder IEC 61869-9
  • Zeitsynchronisation: SNTP, IEEE 1588 v2 (PTP), IRIG-B oder PPS
  • Konfigurationstool: pacFactory
  • Integriertes Display


Cybersicherheit
  • Entspricht IEC 62351, IEC 62443 und IEEE 1686-2013
  • Benutzerkontenverwaltung
  • Rollenbasierte Zugriffskontrolle (RBAC)
  • Begrenzung der Zugriffsversuche
  • Sitzungsverwaltung
  • Sicherheitsaudit und Logs (syslog)
  • Aktivieren/Deaktivieren von Kommunikationsports
  • Verwaltung von Software- und Firmware-Updates
  • Kryptographie: HTTPS, SFTP, SSH, CMS/PKCS#7
  • Sicherer Webzugang (HTTPS) und SFTP
  • Malware-Schutz
  • Firewall
  • Sicherheitszertifikate (LDAP)


Schlüsselwerte und Anwendungen
  • Phasenseparierte Distanzschutzfunktionen: Unterscheidung zwischen Dreiphasen-, Zweiphasen- und Erdfehlern
  • Anwendungen mit mehreren Leistungsschaltern: Breaker-and-a-half, Ring oder Doppelunterbrecher
  • Fernschutzschemata: gestufter Auslösung, PUTT, POTT, DCB, DCUB
  • Ausgelegt für den Schutz von Einzelübertragungsleitungen, Ringleitungen oder Breaker-and-a-half-Schemata


Technische Daten
  • 5 konfigurierbare Schutzzonen (MHO und/oder quadrilateral)
  • Distanzfunktionen: 21 MHO/quadrilateral, Zone-1-Verlängerung und Hochgeschwindigkeitsfunktionen
  • Umfangreiche ergänzende Schutzfunktionen (siehe "Weitere Funktionen")
  • Kommunikationsprotokolle: IEC 61850, DNP 3.0, IEC 870-5-103/104, Modbus, PROCOME
  • Netzwerkredundanz: PRP, HSR oder Link-Fehlererkennung
  • MSV-Erfassung konform IEC 61850-9-2 / IEC 61869-9
  • Synchronisation: SNTP, IEEE 1588 v2 (PTP), IRIG-B, PPS
  • Programmierbare Logik und Automatisierung: IEC 61131-3
  • Oszillographische Aufzeichnung und hochpräzise Datenerfassung
  • Konfigurationstool: pacFactory
  • Sicherheit: Konformität zu IEC 62351, IEC 62443, IEEE 1686-2013; RBAC; syslog; verschlüsselte Protokolle (HTTPS, SFTP, SSH)
  • Optionen für Fernschutz und Transformator-Backup
