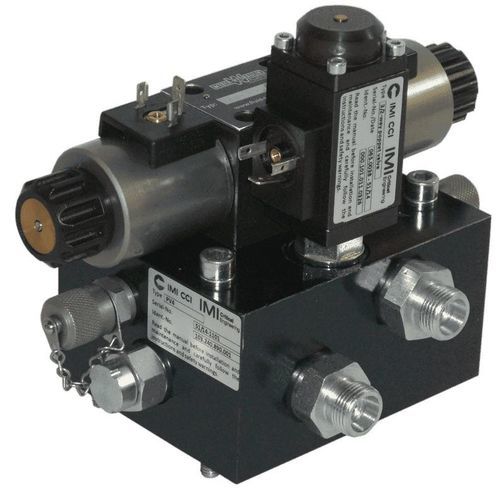

Hydraulik-Wegeventil / mit Klappe PV

mit elektrischer Bedienungelektro-hydraulisch3/2-Wege

Produktübersicht
Das modulierende Steuergerät PV ermöglicht die genaue Positionierung hydraulischer Antriebe in Regelventilsystemen. In Verbindung mit dem Proportional Valve Controller (PVR / SmarTrak) wandelt es elektrische Steuersignale in hydraulischen Durchfluss um. Die Einheit verfügt über ein Proportionalventil für die Antriebsbewegung sowie ein 3/2-Blockventil mit zwei auslösebaren Rückschlagventilen, die die Position bei Stromausfall sichern. Zwei Minimess-Anschlüsse erlauben Druckprüfungen und sicheres Druckablassen. Der PV kann direkt am Antrieb oder als Sandwich-/Direktmontage auf einem Multi-Station Manifold (MSM) montiert werden. Erhältlich in vier Größen und kompatibel mit Mineralöl sowie feuerbeständigen Hydraulikflüssigkeiten für zuverlässigen Betrieb in anspruchsvollen Industrieumgebungen.

Hauptmerkmale

• Proportionalventil für präzise Antriebssteuerung
• 3/2-Blockventil mit zwei auslösebaren Rückschlagventilen zur Positionssicherung bei Stromausfall
• Zwei Minimess-Anschlüsse für Druckprüfungen und sicheres Druckablassen
• Direkt- oder Sandwichmontage auf Multi-Station Manifolds (MSM) oder Montage an einzelnen Antrieben
• Vier Größen: PV4, PV6, PV8, PV10
• Durchflussbereich: 8–120 l/min (größenabhängig)
• Systemdruckbereich: 50–160 bar
• Kompatibel mit Mineralöl und feuerbeständigen Hydraulikflüssigkeiten
• Gehäuse aus eloxiertem Aluminium, IP65
• Betriebstemperatur: -10°C bis 80°C

Anwendungen
Modulierende Steuerung für schnelles und präzises Positionieren hydraulischer Antriebe an Regelventilen. Geeignet für Hochdruck-Industriessysteme, einschließlich Speisewasserumschaltung und Anwendungen mit hohem Differenzdruckabfall.

Technische Daten

• Größen: PV4, PV6, PV8, PV10
• Max. Durchfluss: 8–120 l/min (abhängig von der Größe)
• Systemdruck: 50–160 bar
• Versorgungsmedium: Hydraulisch
• Fluidverträglichkeit: Mineralöl und feuerbeständige Hydraulikflüssigkeiten
• Gehäusematerial: Eloxiertes Aluminium
• Schutzart: IP65
• Umgebungs- / Betriebstemperatur: -10°C bis 80°C
• Montage: Direkt- oder Sandwichmontage auf MSM oder Antriebsbefestigung
• Steuerung: Arbeitet mit Proportional Valve Controller (PVR / SmarTrak) zur Umwandlung elektrischer Signale in hydraulischen Durchfluss
• Sicherheit/Stabilität: Integriertes Blockierventil und auslösebare Rückschlagventile zur Verhinderung unerwünschter Bewegungen bei Stromausfall
• Serviceanschlüsse: Zwei Minimess-Anschlüsse zur Druckprüfung und sicheren Druckentlastung
