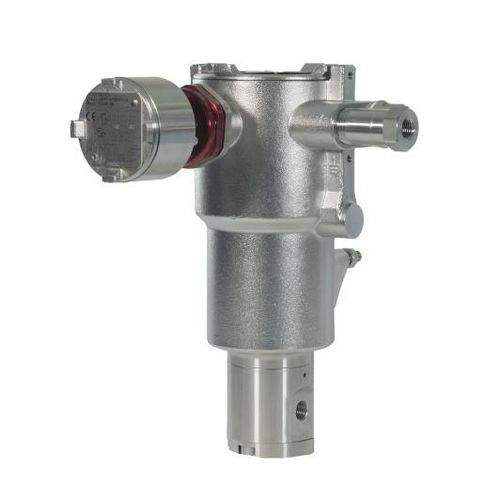

Vorgesteuertes Magnetventil ICO4-PST

3/2-WegehydraulischLuft

Übersicht
Das IMI Maxseal ICO4-PST ist ein hochintegritätsfähiges, explosionsgeschütztes Smart-Magnetventil mit integriertem Partial Stroke Testing (PST) für sicherheitskritische Anwendungen in Ex-Bereichen. Es eignet sich für pneumatische und hydraulische Versorgung und ist für ausfallsicheren Betrieb mit SIL 3-Fähigkeit ausgelegt. Typische Einsatzbereiche sind Offshore, Öl & Gas und Energieerzeugung. Gehäuse aus Edelstahl 316L für Korrosionsbeständigkeit. Lokale oder entfernte Bedienung über DCS möglich; hydraulische und pneumatische Antriebsvarianten verfügbar.

Hauptmerkmale

• Explosionsgeschütztes Design — Zulassungen ATEX, IECEx und FM
• SIL 3-fähig mit integriertem Partial Stroke Testing (PST)
• Hydraulische und pneumatische Ausführungen erhältlich
• Hoher Durchfluss bei geringem Stromverbrauch
• Fernbedienung (DCS) oder lokale Bedienung
• Bauweise: 316L Edelstahl für korrosive Umgebungen
• Schutzart: IP66/IP67; NEMA 4x
• Anschlussgrößen: 0.25 bis 0.75 in
• Anschlussoptionen: ISO G; NPT
• Dichtungsmaterialien: NBR oder FKM
• Betriebsbereiche: hydraulisch bis 414 bar (6004 psi); pneumatisch bis 20 bar (290 psi)
• Spannung: 24V DC
• Leistungsaufnahme: 5.7 bis 17.3 W

Beschreibung
Das ICO4-PST integriert Partial Stroke Testing, um die periodische Überprüfung der Funktion von Notausschaltventilen ohne vollständigen Hub zu ermöglichen. Dadurch werden Prozessunterbrechungen reduziert, während die Sicherheitsintegrität erhalten bleibt. Das Ventil ist für Ex-Bereiche zertifiziert und erfüllt hohe Anforderungen für sicherheitskritische Anwendungen. Übliche Versorgungsmedien: Pneumatik, Niederdruckhydraulik und Prozessmedien. Konfiguriert als 3/2-Universalventil für zertifizierte explosionsgeschützte Installationen, die Komponenten hoher Integrität erfordern.

Technische Daten

• Umgebungstemperatur (°C): -40 bis 50
• Dichtungsmaterial: NBR; FKM
• Gehäusematerial: 316L Edelstahl
• Anschlussgröße (in): 0.25 bis 0.75
• Anschlussoptionen: ISO G; NPT
• Betriebsdruck (bar): 0 bis 10 (Steuerung); Antrieb hydraulisch bis 414 bar
• Versorgungsmedium: Pneumatik; Niederdruckhydraulik; Prozessmedien
• Konfiguration: 3/2 Universal
• Leistungsaufnahme (W): 5.7 bis 17.3
• Spannung: 24V DC
• Zertifizierungen: ATEX; IECEx; SIL2; SIL3; Ex EAC; NEMA 4x; IP66
