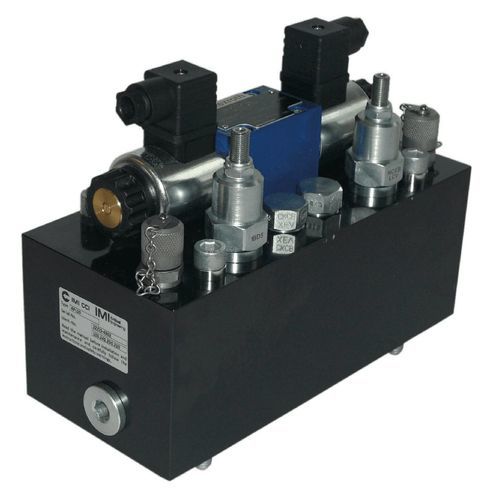

Hydraulik-Wegeventil / Schieber APL

magnetbetrieben4/3-Wegekompakt

Übersicht Die APL On/Off-Steuereinheit ist für das Öffnen und Schließen hydraulischer Stellantriebe an Absperrventilen ausgelegt. Sie bietet präzise On/Off-Steuerung (nicht für Positionierung) über ein 4/3-Wege-Elektroventil, einstellbare Drosseln zur Geschwindigkeitsregelung und integrierte Rückschlagventile zur Vermeidung von Stellungsdrift. Die Einheit verfügt über zwei Minimess-Anschlüsse für Druckprüfungen und Wartung und kann direkt auf ASM-E-Stellantrieben montiert oder in Multi-Station-Sammler (MSM) integriert werden. Kompatibel mit Mineralöl und feuerfesten Hydraulikflüssigkeiten; geeignet für anspruchsvolle Industrieventilsysteme.

Hauptmerkmale

• 4/3-Wege-Elektroventil für richtungsbezogene On/Off-Steuerung
• Einstellbare Drossel(n) zur Geschwindigkeitsregelung
• Integrierte Rückschlagventile zur Vermeidung von Drift
• Zwei Minimess-Anschlüsse für Prüfungen und Service
• Kompaktes, leichtes Design für flexible Installation
• Montage: Direkt auf ASM-E-Stellantrieben oder Integration mit MSM
• Kompatibel mit Mineralöl und feuerfesten Hydraulikflüssigkeiten

Zusätzliche technische Highlights

• Verfügbare Durchflussgrößen: Klein 30 L/min, Groß 60 L/min
• Betriebsdruck: 50 bis 160 bar
• Gehäuse aus eloxiertem Aluminium, Schutzart IP65
• Betriebstemperatur: -10°C bis 80°C

Technische Daten

• Umgebungstemperatur: -10°C bis 80°C
• Material: Eloxiertes Aluminium
• Betriebsdruck: 50–160 bar
• Versorgungsmedium: Hydraulisch
• Durchlasskapazität: Klein 30 L/min; Groß 60 L/min
• Abdichtung/Driftvermeidung: Integrierte Rückschlagventile
• Serviceanschlüsse: Zwei Minimess-Ports
• Montage: Direkte Montage auf ASM-E-Stellantrieben oder mit MSM (Multi‑Station Manifold)
• Flüssigkeitsverträglichkeit: Mineralöl und feuerfeste Hydraulikflüssigkeiten
• Schutzklasse: IP65
• Temperaturbereich: -10°C bis 80°C
