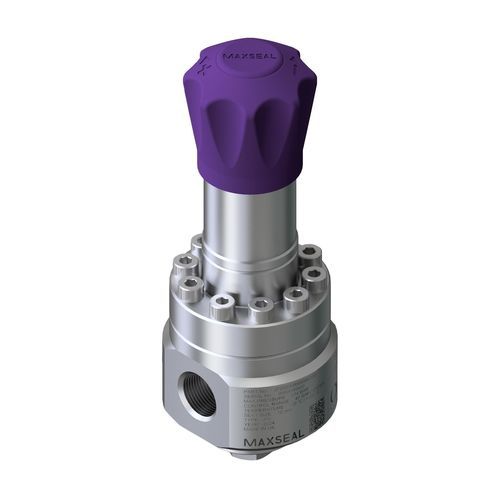

Druckregler für Wasser J72

für GasMembranFederdruck

Übersicht Der J72 Serie federbelastete 3/4" Regler bietet präzise, stabile Druckregelung für anspruchsvolle Gas- und Flüssigkeitsanwendungen im Hoch- und Niederdruckbereich. Er regelt Eingangsdruck bis 414 bar und ist in verschiedenen Ausgangsregelbereichen verfügbar, um Prozessanforderungen zu erfüllen. Ein 10 mm Ventilsitz und empfindliche Kolben- oder Membranerfassung sorgen für stabile Förderleistung bei schwankendem Eingangsdruck. Gehäuse aus Edelstahl 316L, dichtes Absperren nach ANSI FCI 70-3 Klasse VI und API 598 sowie Einsatzfähigkeit bis -50 °C mit geeigneten Elastomeren für anspruchsvolle Betriebsbedingungen. Standardanschlüsse: 3/4" NPT oder BSPP, Manometeranschlüsse 1/4" und Belüftung 1/8". Zertifizierungen: ATEX, PED, EN 12266-1. Optionen: manipulationssichere Kappe, Einbau in Schalttafel, NACE-konformität, ASTM G93 Level C Reinheit.

Hauptmerkmale

• Bis zu 414 bar Betriebsdruck
• Dichte Absperrung ANSI FCI 70-3 Klasse VI
• Für Gas- und Flüssigkeitsmedien geeignet
• Konstruktion aus 316L Edelstahl
• ATEX- und PED-konform
• NACE-Option verfügbar
• Manipulationssichere Kappen-Option
• Einbauschalttafel-Option
• Integrierte Manometeranschlüsse
• Tiefkälteoption bis -50 °C

Zusätzliche Produktdetails

• Betätigung: Federbelastetes Regelventil
• Erfassung: Empfindliche Kolben- oder Membranerfassung
• Ventilsitz: 10 mm für stabile Durchflussregelung
• Absperrung: ANSI FCI 70-3 Klasse VI und API 598
• Medien: Geeignet für Gas- und Flüssigkeitsanwendungen
• Standardanschlüsse: 3/4" NPT oder BSPP Ein-/Ausgang; 1/4" Manometeranschlüsse; 1/8" belüfteter Anschluss
• Temperaturbereich: Einsatz bis -50 °C mit geeigneten Elastomeren; typischer Umgebungstemperaturbereich -50 bis 100 °C
• Konstruktion: Robustes Gehäuse aus Edelstahl 316L
• Typische Anwendungen: Druckregelung in anspruchsvollen Prozessaufgaben bei hohen und niedrigen Drücken

Technische Daten

• Betätigung: Federbelastet
• Flüssigkeitstypen: Gas; Flüssigkeit
• Anschlussgröße (in): 0.75 bis 0.75 (3/4")
• Max. Betriebsdruck (barg): 414
• Max. Einstelldruck (barg): 414
• Umgebungstemperatur (°C): -50 bis 100
• Gehäusematerial: Edelstahl 316L
• Dichtungsmaterial: NBR; FKM; EPDM; NBR für niedrige Temperaturen
• Ventilsitz: 10 mm
• Manometeranschlüsse: 1/4"
• Belüfteter Anschluss: 1/8"
• Absperrstandard: ANSI FCI 70-3 Klasse VI und API 598
• Zertifizierungen: PED; ATEX; EN 12266-1; NACE (Option)
• Optionen: Manipulationssichere Kappe; Panel-Montage; NACE-Konformität; ASTM G93 Level C Reinheit
