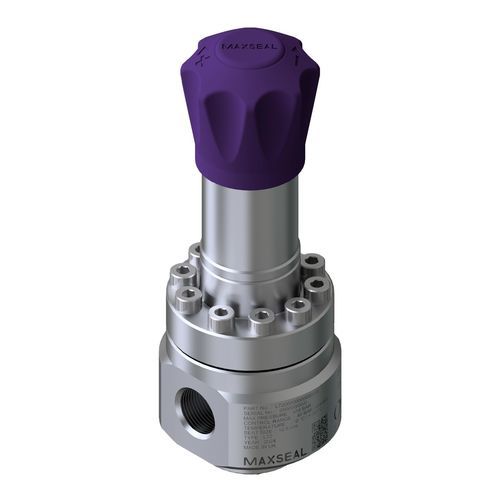

Gegendruckregler für Wasser L72

GasFederdruckaus Edelstahl 316L

Produktübersicht
Der Gegenüberdruckregler IMI Maxseal L72 Serie 3/4 Zoll bietet präzise Regelung des upstream-Drucks für anspruchsvolle Gas- und Flüssigkeitsanwendungen bei hohen und niedrigen Drücken. Er unterstützt Eintritts-/Betriebsdrücke bis zu 414 barg und verfügt über einen Sitzdurchmesser von 12,5 mm zur Stabilisierung des upstream-Drucks bei wechselnden Durchfluss- und Eintrittsbedingungen. Dichte Absperrung gemäß ANSI FCI 70-3 Klasse VI und API 598. Standardanschlüsse: 3/4 Zoll NPT oder BSPP mit integrierten Messanschlüssen und Entlüftung. Gehäuse und Innenteile aus Edelstahl 316L; verschiedene Dichtungsmaterialien für unterschiedliche Medien und Temperaturen verfügbar.

Hauptvorteile

• Präzise Gegenüberdruckregelung bis 414 barg über einen weiten Betriebsbereich.
• Stabiler upstream-Druck durch 12,5 mm Sitzdesign bei schwankenden Durchfluss- und Eintrittsbedingungen.
• Für den harten Einsatz geeignet dank Edelstahl 316L und Klasse VI Dichtigkeit.
• Kompatibel mit Gas- und Flüssigkeitsmedien.
• Dichtungs- und Kältetemperaturoptionen für anspruchsvolle oder kalte Umgebungen verfügbar.

Merkmale

• Gegenüberdruckregelung bis 414 barg.
• Für Gas und Flüssigkeit geeignet.
• Klasse VI Dichtheit (ANSI FCI 70-3) und nach API 598 prüfbar.
• Gehäuse und Innenteile aus Edelstahl 316L.
• ATEX- und PED-konform; NACE-Option verfügbar.
• Manipulationssichere Verstellung und Schalttafeleinbau möglich.
• Integrierte Messanschlüsse und Entlüftung zur Überwachung.
• Niedrigtemperaturoption bis -50 °C.

Aufbau & Optionen
Der Regler besitzt Gehäuse und Innenteile aus Edelstahl 316L. Dichtungsmaterialien: NBR, FKM, EPDM und NBR für Niedrigtemperatur. Standardprozessanschlüsse: 3/4 Zoll NPT oder BSPP. Optionen: manipulationssichere Verstellung, Schalttafeleinbau, NACE-Konformität und ASTM G93 Level C Reinigung. Bauart: federbelastet (spring loaded).

Technische Daten / Spezifikationen

• Bauart: Federbelastet (spring loaded)
• Medien: Gas; Flüssigkeit
• Anschlussgröße: 3/4 Zoll (NPT oder BSPP)
• Max. Betriebsdruck: 414 barg
• Max. Einstelldruck: 414 barg
• Umgebungstemperatur: -50 °C bis 100 °C
• Gehäusematerial: Edelstahl 316L
• Dichtungsmaterialien: NBR; FKM; EPDM; NBR Niedrigtemperatur
• Zertifizierungen: PED; ATEX; NACE
