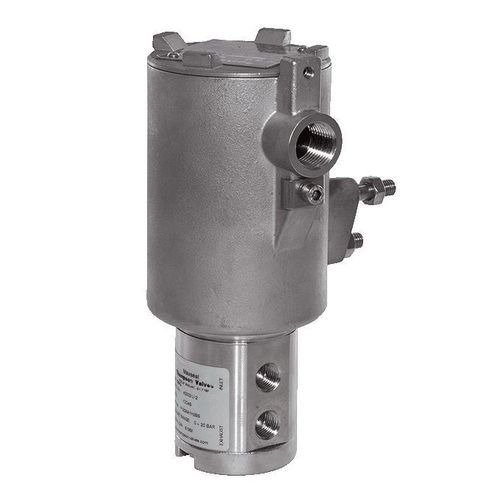

Direktwirkendes Magnetventil ICO4S

3/2-WegeNONC

Übersicht
Die ICO4S ist ein explosionsgeschütztes Magnet-Klappensitzventil für hochdrucktaugliche hydraulische und pneumatische Anwendungen. Geeignet für Luft, neutrale Gase und druckarme Hydraulikmedien, bietet es hohen Durchfluss, geringe Leckraten und verschiedene Anschluss-/Konfigurationsoptionen.

Einzelheiten
Die ICO4S (und ICO4S-HYD für hydraulische Varianten) sind direktwirkende Poppet-/Klappensitzventile, ausgelegt für raue Umgebungen und sicherheitskritische Systeme. Erhältlich in pneumatischen und hydraulischen Ausführungen, bieten sie SIL 3-Fähigkeit, dichte Abdichtung und umfassenden Umweltschutz. Aus 316L-Edelstahl gefertigt, sind sie für hydraulischen Betrieb bis 414 bar und pneumatischen Betrieb bis 20 bar geeignet. Zertifizierungen wie ATEX, IECEx, FM und CSA machen die Serie geeignet für Offshore, Öl & Gas, Energieerzeugung und schwere Industrieanlagen.

Hauptmerkmale

• SIL 3-fähig für sicherheitsrelevante Anwendungen mit hoher Integrität
• Zero-leakage Abdichtung für zuverlässige Isolierung
• Hydraulische (Hochdruck) und pneumatische Versionen
• Hydraulikbetrieb bis 414 bar; Pneumatik bis 20 bar
• Gehäuse aus Edelstahl 316L für Korrosionsbeständigkeit
• Explosionsgeschütztes Design mit ATEX, IECEx, FM und CSA
• IP66/IP67 (NEMA 4X) Schutzart
• Flexible Anschlussoptionen (ISO G, NPT, NAMUR, Verteiler)
• Mehrere Konfigurationen: 3/2, 2/2 (Einschalten zum Öffnen/Schließen), 5/2
• Breite Spannungsoptionen und geringer Stromverbrauch

Spezifikationen
Umgebungstemperatur (°C): -55 bis 90
Dichtungsmaterial: NBR; FKM
Gehäusematerial: Edelstahl 316L
Anschlussgröße ("): 0,25 bis 0,5
Anschlussoptionen: ISO G; NPT; NAMUR; Verteiler
Betriebsdruck (bar): 0 bis 414
Ex-Schutzkonzept: Ex d
Versorgungsmedium: Pneumatisch; Niederdruck-Hydraulik; Prozessmedien
Konfiguration: 3/2 Universal; 2/2 Einschalten zum Öffnen; 2/2 Einschalten zum Schließen; 5/2 Fest
Leistungsaufnahme (W): 4,5 bis 18,0
Spannung: mehrere DC/AC-Optionen einschließlich 24V DC, 48V, 125V DC, 220/240V AC, etc.
Zertifizierung: ATEX; IECEx; FM; CSA; CRN; IN-METRO; NEPSI; CCOE; KOSHA; Japan (ISHL); SIL2; SIL3; NEMA 4X; IP66/X8

Technische Daten

• Umgebungstemperatur: -55 bis 90 °C
• Dichtungsmaterialien: NBR, FKM
• Gehäusematerial: Edelstahl 316L
• Anschlussgrößen: 0,25" bis 0,5"
• Betriebsdruck: 0 bis 414 bar (Hydraulik), bis zu 20 bar (Pneumatik)
• Ex-Schutz: Ex d
• Konfigurationen: 3/2, 2/2 (Einschalten zum Öffnen/Schließen), 5/2
• Leistungsaufnahme: 4,5–18,0 W
• Spannungsoptionen: mehrere DC/AC-Bereiche
• Zertifizierungen: ATEX, IECEx, FM, CSA, SIL2/3, NEMA 4X, IP66/IP67
