RTD-Temperatursensor

Pt100Thermoelement Typ JThermoelement Typ K

Produktübersicht
Industrielle Temperatursensoren für die Prozessregelung: PT100 (RTD) und ein breites Spektrum an Thermoelementen (J, N, K und weitere Typen). Entwickelt zur Messung in Flüssigkeiten, Gasen und Feststoffen; anpassbar an anspruchsvolle Umgebungen durch wählbare Leitungen, Schutzrohre und Montagevarianten.

Anwendungen und Integration
Geeignet für Prozessüberwachung, Regelkreise und Sicherheitsverriegelungen in Industrieanlagen. Wählen Sie den Sensortyp nach Temperaturbereich, Ansprechzeit und Kompatibilität mit Ihrem Steuerungssystem. Für sichere und zuverlässige Betriebsweise empfiehlt sich die Kombination mit einer Übertemperaturbegrenzung und der Integration in Schaltschränke mit PID-Reglern.

Einbau und Optionen
Verschiedene Montageoptionen erleichtern die Integration: Gewindefittings, Flansche, Schellen, Platten oder Bajonettbefestigung. Schutzrohre und DIN-Köpfe (Aluminium oder Edelstahl) sind verfügbar, Schutzarten bis IP68 und ATEX-zertifizierte Varianten möglich. Leitungs- und Anschlussoptionen sowie Sendereinheiten (4-20 mA, HART; Hutschienen-Ausführung) ermöglichen die Direktanbindung an SPS und Leittechnik.

Technische Daten
PT100: -200°C bis +600°C (empfohlen -40°C bis +300°C abhängig vom Leitungstyp); Kupferleitungen; 2/3/4/6-Leiter; Klassen B/A/AA; nur ungeschirmt. Thermoelement J: -40°C bis +750°C (empfohlen bis +550°C abhängig von Leitung und Mantel); Fe/CuNi; Klasse 1; geerdet oder ungeerdet. Thermoelement N: -40°C bis +1200°C (empfohlen bis +850°C); NiCroSil/NiSil; Klasse 1; geerdet oder ungeerdet. Thermoelement K: -40°C bis +1150°C (abhängig von Leitung und Mantel); NiCr/NiAl; Klasse 1; geerdet oder ungeerdet. Weitere Typen: L, R, S (Hochtemperatur, Keramik), T (präzise bei negativen Temperaturen). Leitungswerkstoffe: Silikon (max +200°C), PTFE (max +260°C), Stahlgeflecht (max +400°C) mit/ohne Zugfeder, Glasfaser (max +350°C / +450°C / +1000°C). DIN-Kopf-Optionen: Aluminium oder Edelstahl; IP65/IP67/IP68; ATEX. Anschlüsse: Standard- und Miniaturstecker (weiblich/männlich/eingebaut), PT100 3/4-Leiter-Stecker, Harting (nur PT100), M12, DIN43650. Sender und Kommunikation: 4-20 mA Sender, HART-Protokoll; Hutschienen-Version verfügbar.

Eigenschaften / technische Spezifikationen

• Sensorarten: PT100 (RTD), Thermoelemente J, N, K; Optionen L, R, S, T
• Temperaturbereiche: PT100 -200°C bis +600°C (empfohlen -40°C bis +300°C); J bis +750°C (empfohlen bis +550°C); N bis +1200°C (empfohlen bis +850°C); K bis +1150°C
• PT100-Konfigurationen: Kupferleitungen; 2/3/4/6-Leiter; Klassen B/A/AA; nur ungeschirmt
• Thermoelement-Materialien und Farben: J (Fe/CuNi, schwarz/weiß), N (NiCroSil/NiSil, rosa/weiß), K (NiCr/NiAl, grün/weiß); Klasse 1; geerdet oder ungeerdet
• Leitungsoptionen: Silikon, PTFE, Stahlgeflecht, Glasfaser (verschiedene Maximaltemperaturen)
• Montage: Gewindefittings, Flansche, Ringe, Ösen, Rohrschellen, Platten, Bajonett
• Schutzrohre und Köpfe: mit/ohne DIN-Kopf; Gewindeanschlüsse oder Flanschen; DIN-Kopf-Optionen: Aluminium, Edelstahl; IP65/IP67/IP68; ATEX

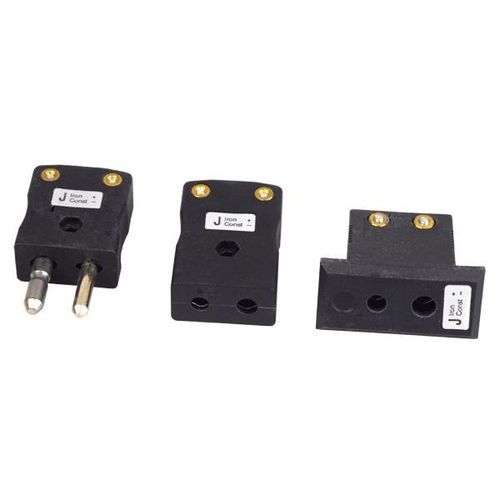

• Anschlussoptionen: Standard- und Miniaturstecker (weiblich/männlich/eingebaut), PT100 3/4-Leiter-Stecker, Harting (nur PT100), M12, DIN43650
• Sender und Kommunikation: 4-20 mA Sender, HART-Protokoll; Hutschienen-Version verfügbar
