Lufterhitzer

für Flüssigkeitenfür Gas

Produktübersicht

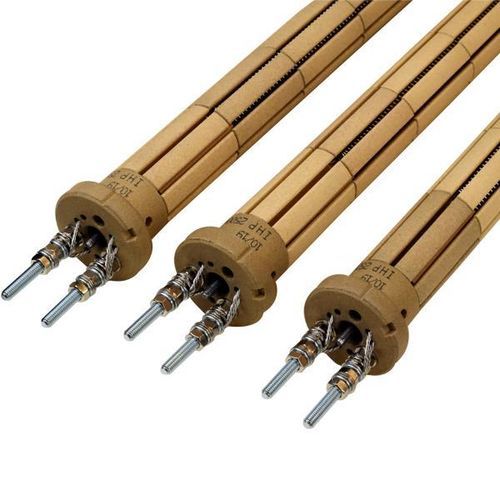

Keramische Bobbin-Heizelemente sind aus Steatit gefertigte Heizelemente, die für die direkte Luftheizung oder zur Einbaumaßnahme in Strahlungsrohre für indirekte Beheizung ausgelegt sind. Sie werden aus keramischen Segmenten zusammengestellt, um die erforderliche Länge zu erreichen; jedes Segment verfügt über Ausfräsungen, die die offenen Heizwendeln aufnehmen und so vor Kontakt mit dem Gehäuse schützen sowie eine zuverlässige elektrische Isolation gewährleisten.

Konstruktion und elektrische Isolation
Die offene Heizwendel liegt in keramischen Ausfräsungen, wodurch ein direkter Kontakt mit metallischen Bauteilen vermieden wird. Diese Konstruktion sorgt für eine stabile elektrische Isolation und ermöglicht die flexible Montage von Segmenten zur Anpassung an Länge und Form für freie Installation oder Rohrmontage.

Indirekte Beheizung und Montage
Die Heizelemente eignen sich zur indirekten Beheizung von Flüssigkeiten, Luft und Gasen, wenn sie in entnehmbare Strahlungsrohre eingesetzt werden. Die Rohre werden in das Medium eingebracht, sodass der Heizer gewechselt werden kann, ohne den Tank zu entleeren oder zu öffnen. Rohre können mit Flanschen oder Gewinde geliefert und mit integrierten Sensoren, Thermostaten oder Begrenzer sowie kundenspezifischen Anschlusskästen ausgestattet werden.

Anwendungen und Ausführungen
Typische Anwendungen: Heißluftöfen, industrielle Bäder und Behälter, Ölheizungen, Luftheizungen und Kessel. Keramische Bobbin-Heizer sind in zylindrischen und rechteckigen Ausführungen erhältlich und lassen sich an verfahrenstechnische Anforderungen anpassen.

Verwandte Produkte

• Seitliche Heizelemente (Over the side)
• Hydrauliköl-Heizer
• Tauchheizer (Öl)
• Tauchheizer (Wasser)
• Rohrheizkörper

Technische Daten

• Flächenbelastung bis zu 3,5 W/cm²
• Maximale Betriebstemperatur bis 700°C
• Versorgung anpassbar; interne Δ- oder Y‑Schaltung möglich
• Gängige Durchmesser ø26 mm, ø36 mm, ø46 mm und ø58 mm
• Durchmesser-Toleranz ±1,5 mm
• Anschlussoptionen: M-Gewinde, Stift oder Kabel
