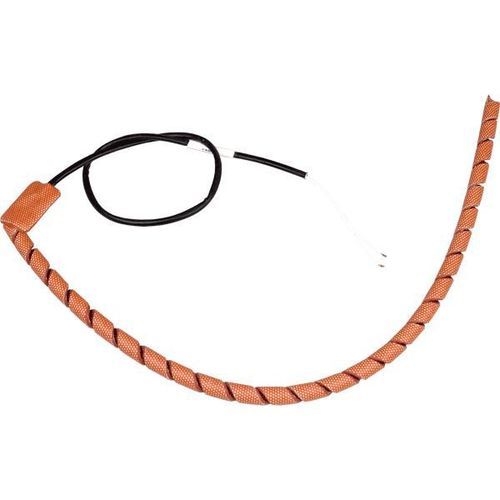

Elektrischer Wendelrohrpatrone

Produktübersicht
Spiral‑Silikonheizungen (Series 185) sind vorgewickelte, flexible Heizelemente, die für kleineren Rohrdurchmesser und Bauteile entwickelt wurden, bei denen kompakte, konturfolgende Beheizung benötigt wird. Sie verbinden eine laminierte Silikonbauweise mit eingebettetem Widerstandsdraht für gleichmäßige Oberflächenheizung bis 200°C und eignen sich für verschiedene industrielle Anwendungen.

Anwendungen

• Kleinrohre mit Flüssigkeit oder Gas
• Halbleiterprozesse
• Frostschutz für Leitungen und Armaturen
• Schutz gegen Kondensation an Gehäusen
• Wärmehaltung an Prozessleitungen

Konstruktion und Installation
Die Elemente bestehen aus Widerstandsdraht, der zwischen zwei Silikonschichten eingeschlossen und unter Hitze und Druck laminiert wird. Das Produkt wird vorgewickelt geliefert und bleibt flexibel, was die Montage an gebogenen oder geraden Rohren erleichtert. Standarddurchmesser beginnen bei Ø6,35 mm mit Nennlängen bis 1020 mm; Montage bis Ø12,7 mm möglich. Maßanfertigungen sind auf Anfrage verfügbar.

Temperaturregelung
Ein integrierter Temperatursensor kann zur geschlossenen Regelung geliefert werden. Sensorausgänge sind kompatibel mit PID‑Regel‑Schaltschränken (Sensor + PID‑Schrank‑Lösungen verfügbar), um in Prozessanwendungen eine stabile Temperaturregelung zu gewährleisten.

Technische Daten
Flächenbelastung: 0,26–0,3 W/cm²
Betriebstemperatur: -60°C bis +200°C
Spannung: 240 V (anpassbar)
Passende Durchmesser: Ø6,35 bis Ø12,7 mm (anpassbar)
Dicke: 1,5 mm
Nennlänge: ausgelegt für ~80 % Flächenabdeckung
Ausgedehnte Länge: ca. 60 % Flächenabdeckung
Installation: an ein Stromnetz mit Fehlerstromschutzschalter anschließen
Wärmeleitfähigkeit: 0,22 W/m·K

Umweltangaben

• Sehr gute Beständigkeit gegen Witterung und Alterung
• Sehr gute Beständigkeit gegenüber Pilz‑ und Bakterienwachstum
• Hohe chemische Beständigkeit gegen Stoffe wie Aceton, Alkohol, Ameisensäure, Bremsöl, Essigsäure, Fette, HCl 10 %, H2SO4 10 %, Wachse und Weichmacher
• Gute Beständigkeit gegen Dampf bis +130°C bzw. 2,5 bar

Standardprogramm
Artikelnummer | Nennlänge | Ausgedehnte Länge | Versorgung | Leistung | Flächenleistungsdichte
185-2002 | 205 mm | 250 mm | 120 V | 11 W | 0,26 W/cm²
185-2003 | 375 mm | 440 mm | 240 V | 19,5 W | 0,27 W/cm²
185-2004 | 475 mm | 550 mm | 240 V | 25 W | 0,27 W/cm²
185-2005 | 612,5 mm | 720 mm | 240 V | 33 W | 0,28 W/cm²
185-2006 | 780 mm | 900 mm | 240 V | 45 W | 0,30 W/cm²
185-2007 | 1020 mm | 1150 mm | 240 V | 52 W | 0,27 W/cm²

Technische Merkmale

• Flächenbelastung: 0,26–0,3 W/cm²
• Betriebstemperaturbereich: -60°C bis +200°C
• Standardversorgungsspannung: 240 V (anpassbar)
• Passende Durchmesser: Ø6,35–Ø12,7 mm (anpassbar)
• Dicke: 1,5 mm
• Nennabdeckung: ~80 %; erweiterte Abdeckung: ~60 %
• Wärmeleitfähigkeit: 0,22 W/m·K
• Installationsanforderung: Einsatz in Stromkreisen mit Fehlerstromschutz
• Umweltbeständigkeit: ausgezeichnet gegen Alterung, biologische Einflüsse und viele Chemikalien; gut gegen Dampf bis +130°C / 2,5 bar
