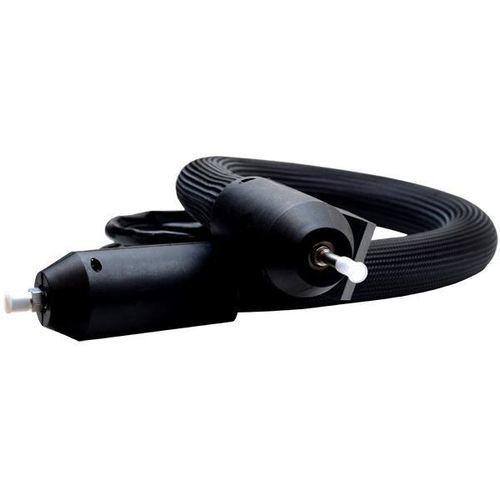

Heizschlauch für Gas

für Flüssigkeitenmit PTFE-Innenschichtfür hohe Temperaturen

Produktbeschreibung Beheizte Schläuche transportieren Flüssigkeiten, Gase und viskose Medien bei konstanter Temperatur. IHP beheizte Schläuche sind flexibel und für bewegliche Anlagen geeignet. Angebot umfasst industrielle beheizte Schläuche und Schläuche für Analysegeräte.

Aufbau Ein beheizter Schlauch besteht aus einem Innenrohr (PTFE oder Metall), das von einer druckfesten Außenmanschette umgeben ist. Zwischen Innenrohr und Außenmanschette befindet sich ein kundenspezifisches flexibles Heizkabel mit integriertem Sensor. Wärmeverluste lassen sich durch eine thermische Doppelschicht reduzieren, die durch eine robuste Außenlage und Endkappen geschützt wird.

Anwendungen Einsatz zur Bereitstellung prozessfähiger Medien, Vermeidung von Kondensat in Gasen, Sicherstellung gleichmäßiger Qualität, Ermöglichung von Produktion oder Messungen an anderen Standorten, Verbindung beweglicher Teile und Aufrechterhaltung optimaler Verhältnisse während des gesamten Prozesses.

Technische Daten Betriebstemperatur bis 550°C. Lieferung nach Wunsch konfigurierbar. Leistung pro Meter entsprechend Prozessanforderungen einstellbar. Eingebaute Temperatursensoren: TC J (Fe-CuNi), TC K (NiCr-Ni), RTD PT100 oder RTD Ni120. Isolationsoptionen: Silikonschaum, textiler Glasfaserstoff oder Silikatfaser. Prozessdruck bis 285 bar bei 250°C. Schlauchlänge bis 150 m. Schutzklasse bis IP54 (EN 60529). Endkappen aus PA-Kunststoff, Elastomer oder Aluminium. Gängige Anschlüsse: DKR, RSL, RSS, DKL, DKM, DKS, DKJ, BDN, BSP. Anschluss mittels Standardsteckern oder Kabelanschluss.

Toleranzen der Anschlüsse DN (NW) des Innenrohrs (mm) - Innen-Ø des Anschlusses øID (mm)
4 - 3,0
6 - 4,5
8 - 6,0
10 - 7,5
12 - 10
16 - 12,5
20 - 16,0
25 - 20,1
32 - 27,5
40 - 31,5

Technische Spezifikationen

• Betriebstemperatur: bis 550°C
• Materialien des Innenrohrs: PTFE oder Metall
• Außenmantel: druckfeste Außenmanschette
• Heizung: kundenspezifisches flexibles Heizkabel mit integriertem Sensor
• Unterstützte Sensoren: TC J (Fe-CuNi), TC K (NiCr-Ni), RTD PT100, RTD Ni120
• Isolationsoptionen: Silikonschaum, textiler Glasfaserstoff, Silikatfaser
• Prozessdruck: bis 285 bar bei 250°C
• Maximale Schlauchlänge: bis 150 m
• Schutzart: bis IP54 (EN 60529)
• Materialien der Endkappen: PA-Kunststoff, Elastomer, Aluminium
• Gängige Anschlüsse: DKR, RSL, RSS, DKL, DKM, DKS, DKJ, BDN, BSP
• Anschlüsse: Standardstecker oder Kabelanschluss
• Leistung pro Meter: angepasst an Prozess- und Kundenanforderungen
• Lieferung: konfigurierbar nach Wunsch
