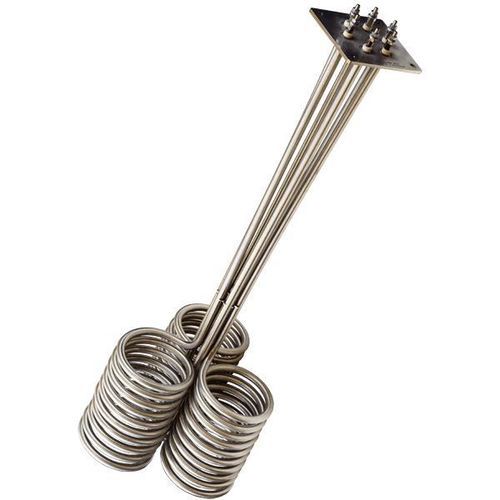

Flansch-Tauchheizkörper

KupferEdelstahlaus Incoloy

Produktübersicht
Rohrheizkörper sind zentrale Bauteile der elektrischen Beheizung. IHP Rohrheizkörper werden in zahlreichen industriellen Anwendungen eingesetzt, um Luft, Gase, Flüssigkeiten, Salze, Mineralien und Feststoffe durch Leitung oder Strahlungswärme zu erwärmen. Sie sind als kundenspezifische Ausführungen und in einer Standardserie für schnelle Lieferung erhältlich.

Konstruktion
IHP Rohrheizkörper bestehen aus einer Metallhülle, in der ein leistungsgerecht dimensionierter, spiralig gewickelter Widerstandsdraht zentral im Rohr liegt und von komprimiertem Magnesiumoxid umgeben ist, das als Isolator zwischen Widerstandsdraht und Außenhülle dient. Der Heizkörper wird abgedichtet, mit Anschlüssen versehen und kann nach Vorgabe gebogen, gewickelt oder geformt werden. Übliche Befestigungen sind Flansch, Nippel oder Gewindestopfen.

Materialien und Beschichtungen
Es wird eine breite Auswahl an Mantelmaterialien angeboten: Kupfer, Edelstahl, säurebeständiger Edelstahl, 254 SMO, Incoloy® 800, Incoloy® 825, Aluminium und Titan. Für Anwendungen in korrosiven Bädern können Rohrheizkörper zusätzlich mit PTFE (Teflon®) beschichtet werden.

Sicherheit und Optionen
Für Anlagen ohne Schutzleiter sind doppelt isolierte Rohrheizkörper verfügbar, um den Personenschutz zu erhöhen. Integrierte Sicherungen können für zusätzlichen passiven Schutz vorgesehen werden. Versorgungsspannung und Leistung sind kundenspezifisch anpassbar. IHP bietet vorrangig kundenspezifische Lösungen, unterhält jedoch auch eine Standardreihe für schnelle Lieferzeiten.

Steuerung und Regelung
IHP kann schlüsselfertige Steuer- und Regelungsschränke entwerfen und liefern, die den Anforderungen der Anwendung entsprechen.

Ähnliche Produkte

• Über-die-Seite-Heizungen
• Hydrauliköl-Heizer
• Tauchheizer für Öl
• Tauchheizer für Wasser
• Keramik-Schaftheizer 700°C

Technische Daten

• Flächenbelastung bis zu 15 W/cm²
• Betriebstemperatur bis 900°C
• Versorgung und Leistung anpassbar
• Leistungstoleranz +5% / -10%
• Dielektrische Festigkeit 1250 V - 1 min (einfach isolierte Rohrheizkörper)
• Leckstrom 0,75 mA/kW max. 5 mA (einfach isolierte Rohrheizkörper)
• Anschlüsse: M-Gewinde, Kabel, flexibles Kabel, Flachstecker, Lötstift
• Gängigste runde Heizdurchmesser: ø6,4; ø6,5; ø8; ø8,5; ø9,6; ø10; ø10,92; ø12; ø12,5; ø14; ø16; ø18; ø21
• Gängigste rechteckige Abmessungen: □6,1; □7,6; □9,65
• Gängigste Heizmaterialien: Kupfer; Edelstahl (AISI304, AISI309S, AISI316, AISI321); säurebeständiger Edelstahl (AISI304L, AISI316L); 254 SMO; Incoloy® 800; Incoloy® 825; Aluminium; Titan
