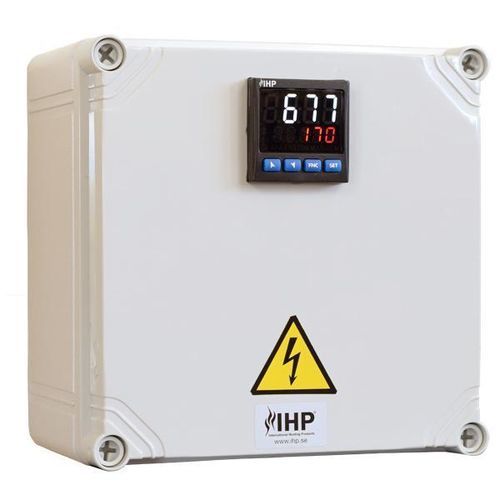

Steuerungsschaltschrank 220 serieswandmontiertKunststoffIP65
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- Steuerung
- Installierung
- wandmontiert
- Material
- Kunststoff
- Weitere Eigenschaften
- mit integriertem Controller, IP65
Beschreibung
Produktübersicht
Der kleinste Steuerschrank von IHP ist ein eigenständiges System, ausgelegt für Heizanwendungen mit einer Zone und einem Sensor. Der integrierte PID-Regler bietet Funktionen für gleichmäßiges Heizen, Rampensteuerung, einstellbare Maximaltemperatur, Programmabläufe mit verschiedenen Sollwerten oder einfachen Temperaturregelbetrieb. Das Gerät ist CE-gekennzeichnet und zugelassen.
Lieferung & Optionen
Die Steuerschränke werden in Standardvarianten geliefert; wählen Sie das Modell nach dem erforderlichen Strom und dem Sensortyp Ihres Prozesses. IHP bietet Optionen wie Schnellstecker zwischen Heizer und Schrank und unterstützt beim Aufspielen der für Ihren Prozess wichtigen Parameter.
Kompatibilität
Der Steuerschrank ist kompatibel mit allen IHP-Heizgeräten, die weniger als 10 A bzw. 16 A benötigen, abhängig von der Version.
Technische Spezifikation
Kunststoffgehäuse
Elektronischer PID-Regler
Leistungs-Schaltrelais SSR (max. Strom 10 oder 16 A)
Heizeranschluss über Klemmenleiste
Ausgelegt für Sensortypen PT100 (2- oder 3-Leiter), TCJ oder TCK (Sensor nicht enthalten)
Regler per NFC mit Android-Smartphone programmierbar
Fehlerstromschutzschalter nicht enthalten (es wird davon ausgegangen, dass die 230 V Steckdose geschützt ist)
10 A Version: Gummikabel 1,6 m H07RN-F (3G1,5 mm²) mit Schuko-Stecker
16 A Version: CEE 230 V Einlass
CE-Handbuch enthalten
Standardprogramm
220-10A-1-LC-001 | Steuerschrank 230V 10A optimiert für PT100 | Schuko | -50°C bis 350°C
220-10A-1-LC-002 | Steuerschrank 230V 10A optimiert für TCJ | Schuko | -200°C bis 600°C
220-10A-1-LC-003 | Steuerschrank 230V 10A optimiert für TCK | Schuko | -200°C bis 1000°C
220-16A-1-LC-001 | Steuerschrank 230V 16A optimiert für PT100 | CEE | -50°C bis 350°C
220-16A-1-LC-002 | Steuerschrank 230V 16A optimiert für TCJ | CEE | -200°C bis 600°C
220-16A-1-LC-003 | Steuerschrank 230V 16A optimiert für TCK | CEE | -200°C bis 1000°C
220-16A-1-LC-004 | Steuerschrank IP65 230V 16A optimiert für PT100 | CEE | -50°C bis 350°C
220-16A-3-LC-011 | Steuerschrank 400V 16A optimiert für PT100 | CEE | -50°C bis 350°C
Optionen
220-program-b | Zusätzliche Funktion werksseitig vorprogrammiert: b. Softstart
220-program-c | Zusätzliche Funktion werksseitig vorprogrammiert: c. Rampenfunktion
220-program-d | Zusätzliche Funktion werksseitig vorprogrammiert: d. Programmabläufe mit unterschiedlichen Sollwerten
Technische Merkmale / Spezifikationen
Der kleinste Steuerschrank von IHP ist ein eigenständiges System, ausgelegt für Heizanwendungen mit einer Zone und einem Sensor. Der integrierte PID-Regler bietet Funktionen für gleichmäßiges Heizen, Rampensteuerung, einstellbare Maximaltemperatur, Programmabläufe mit verschiedenen Sollwerten oder einfachen Temperaturregelbetrieb. Das Gerät ist CE-gekennzeichnet und zugelassen.
Lieferung & Optionen
Die Steuerschränke werden in Standardvarianten geliefert; wählen Sie das Modell nach dem erforderlichen Strom und dem Sensortyp Ihres Prozesses. IHP bietet Optionen wie Schnellstecker zwischen Heizer und Schrank und unterstützt beim Aufspielen der für Ihren Prozess wichtigen Parameter.
Kompatibilität
Der Steuerschrank ist kompatibel mit allen IHP-Heizgeräten, die weniger als 10 A bzw. 16 A benötigen, abhängig von der Version.
Technische Spezifikation
Kunststoffgehäuse
Elektronischer PID-Regler
Leistungs-Schaltrelais SSR (max. Strom 10 oder 16 A)
Heizeranschluss über Klemmenleiste
Ausgelegt für Sensortypen PT100 (2- oder 3-Leiter), TCJ oder TCK (Sensor nicht enthalten)
Regler per NFC mit Android-Smartphone programmierbar
Fehlerstromschutzschalter nicht enthalten (es wird davon ausgegangen, dass die 230 V Steckdose geschützt ist)
10 A Version: Gummikabel 1,6 m H07RN-F (3G1,5 mm²) mit Schuko-Stecker
16 A Version: CEE 230 V Einlass
CE-Handbuch enthalten
Standardprogramm
220-10A-1-LC-001 | Steuerschrank 230V 10A optimiert für PT100 | Schuko | -50°C bis 350°C
220-10A-1-LC-002 | Steuerschrank 230V 10A optimiert für TCJ | Schuko | -200°C bis 600°C
220-10A-1-LC-003 | Steuerschrank 230V 10A optimiert für TCK | Schuko | -200°C bis 1000°C
220-16A-1-LC-001 | Steuerschrank 230V 16A optimiert für PT100 | CEE | -50°C bis 350°C
220-16A-1-LC-002 | Steuerschrank 230V 16A optimiert für TCJ | CEE | -200°C bis 600°C
220-16A-1-LC-003 | Steuerschrank 230V 16A optimiert für TCK | CEE | -200°C bis 1000°C
220-16A-1-LC-004 | Steuerschrank IP65 230V 16A optimiert für PT100 | CEE | -50°C bis 350°C
220-16A-3-LC-011 | Steuerschrank 400V 16A optimiert für PT100 | CEE | -50°C bis 350°C
Optionen
220-program-b | Zusätzliche Funktion werksseitig vorprogrammiert: b. Softstart
220-program-c | Zusätzliche Funktion werksseitig vorprogrammiert: c. Rampenfunktion
220-program-d | Zusätzliche Funktion werksseitig vorprogrammiert: d. Programmabläufe mit unterschiedlichen Sollwerten
Technische Merkmale / Spezifikationen
- Kunststoffgehäuse
- Elektronischer PID-Regler
- Leistungs-Schaltrelais SSR (max. Strom 10 oder 16 A)
- Heizeranschluss an Klemmenleiste
- Sensorunterstützung: PT100 (2- oder 3-Leiter), TCJ, TCK (Sensor nicht enthalten)
- Per NFC mit Android-Smartphone programmierbar
- Fehlerstromschutzschalter nicht enthalten (es wird eine geschützte 230 V Steckdose vorausgesetzt)
- 10 A Version: Gummikabel 1,6 m H07RN-F (3G1,5 mm²) mit Schuko-Stecker
- 16 A Version: CEE 230 V Einlass
- CE-Handbuch enthalten
