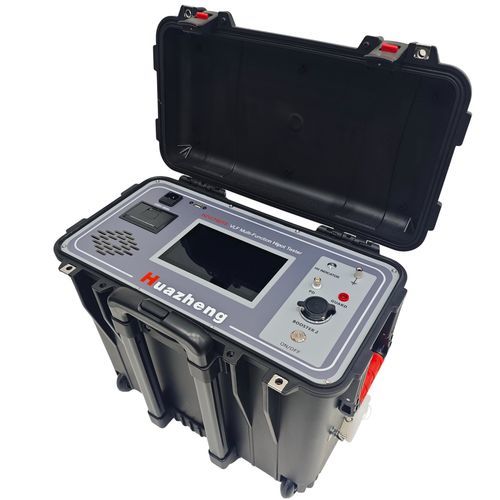

Der Huazheng VLF-Multifunktions-Hipot-Tester ist ein industrielles Hochspannungsprüfgerät für VLF-Wechselspannungs-Durchschlagsprüfungen, Tan-Delta-Messungen und optionale DC/Teilentladungs-Diagnostik an Kabeln und HV-Komponenten. Er verwendet digitale Frequenzumwandlung mit Mikrocontrollersteuerung zur Automatisierung von Spannungsanstieg, Messung und Schutz und verfügt über direkte HV-Seitenabtastung mit geschlossenem Regelkreis.

Hauptfunktionen

• Automatische VLF-Frequenzumwandlung (0,1 Hz – 0,01 Hz) mit mikrocontrollergesteuerter Spannungsanhebung/-absenkung und Schutzfunktionen.
• Kompaktes, vollelektronisches Design mit großem Farb-Touchscreen zur Anzeige von Ausgangswellenform und Prüfparametern.
• Direktes Sampling von Hochspannungsstrom und -spannung; geschlossene negative Rückkopplung verhindert kapazitiven Anstieg.
• Intelligenter Schutz: automatische Berechnung von Über-/Überstromgrenzen basierend auf Probenkapazität und Prüfspannung; automatische Abschaltung bei Fehlern (Überspannung, Überstrom, niedriger Probenwiderstand, Überschlag).
• HV-Ausgangsoptionen bis 150 kV für spezielle Konfigurationen.

Anwendungen

• Spannungsfestigkeitsprüfungen an Mittel- und Hochspannungskabeln (Werk und Baustelle).
• Isolationsdiagnose für Kabelzubehör, Abgänge, Verbindungen und Motoren.
• Inbetriebnahme, routinemäßige Wartung und Abnahmeprüfungen in Energieverteilungs- und Industrieanlagen.

Modelle / Typische Nennwerte
30 kV (Spitze) — automatische Frequenz 0,1 Hz–0,01 Hz; Belastung ≤ 10 µF; All‑in‑One Gewicht ≈ 30 kg — für Systeme bis ~10 kV
40 kV (Spitze) — automatische Frequenz 0,1 Hz–0,01 Hz; Belastung ≤ 10 µF; All‑in‑One Gewicht ≈ 30 kg — für Systeme bis ~10 kV
50 kV (Spitze) — automatische Frequenz 0,1 Hz–0,01 Hz; Belastung ≤ 6 µF; All‑in‑One Gewicht ≈ 35 kg — für Systeme bis ~20 kV
60 kV (Spitze) — automatische Frequenz 0,1 Hz–0,01 Hz; Belastung ≤ 5 µF; All‑in‑One Gewicht ≈ 35 kg — für Systeme bis ~25 kV
80/90 kV (Spitze) — Varianten mit zweistufigem Aufwärtstransformator; Belastung und Gewicht abhängig von Konfiguration — für Prüfungen bei höheren Spannungen

Technische Spezifikationen

• Nenn-Ausgangsspannung: 30–90 kV Spitze (modellabhängig).
• Ausgangsfrequenz: automatische Umwandlung 0,1 Hz – 0,01 Hz.
• Belastbarkeit: modellabhängig (siehe Beispiele).
• AC-Spannungsauflösung: 0,1 kV; Spannungsgenauigkeit: ±3 %.
• AC-Stromauflösung: 0,1 mA; Stromgenauigkeit: ±3 %.
• Spitzenfehler und Wellenformverzerrung: ≤ 3 %.
• Betriebsbedingungen: -10 °C bis +40 °C; Luftfeuchte ≤ 85 % RH.
• Eingangsspannung: typ. 230 V ±5 % 50 Hz (Optionen 120 V ±5 % 60 Hz).
• Erdungserkennung: Spannungsverstärkung deaktiviert bei fehlender korrekter Erdung.

Optionen & Hinweise

• Optionale Module: DC-Test, Messung der dielektrischen Verluste (Tan-Delta), Teilentladungsmessung, Kapazitäts- und Isolationswiderstandsmessung während der Prüfung.
• Für Nennspannungen > 60 kV können Einheiten mit in Reihe geschaltetem Aufwärtstransformator verwendet werden, um die Belastbarkeit zu erhöhen und das Gesamtgewicht zu begrenzen.
