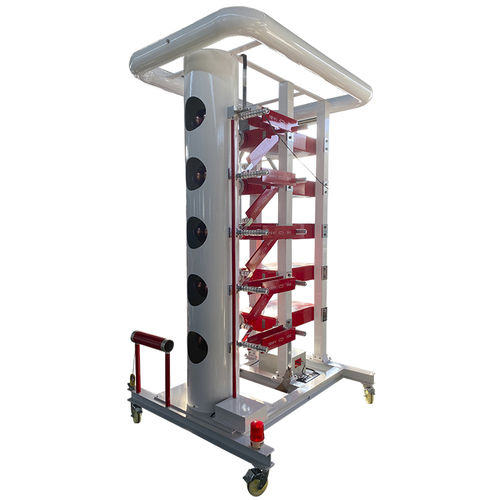

Elektrisches Testsystem HZCJ

SchockspannungstationärHochspannung

• Nennspannung: 900kV • Nennstufenspannung: 150kV × 6 Stufen • Nennenergie: 67,6kJ • Gesamtkapazität: 0,167µF (12 × 2µF/75kV Kondensatoren) • Wellenform: Blitzstoß 1,2/50µs, gekappter Stoß 2–6µs • Teiler-Genauigkeit: ≤±1 %, Ansprechzeit ≤100ns • Betriebszyklus: ≥70 % der Nennspannung, 120s Dauerbetrieb Der 900kV Stoßspannungs-Generator von Huazheng ist für Standardprüfungen mit Blitzstoß-Vollwellen und gekappten Stoßwellen an Transformatoren, Reaktoren, Durchführungen, Isolatoren, Überspannungsableitern und anderen Hochspannungsgeräten bis zur 20kV-Klasse entwickelt. Er entspricht GB/T 311, GB/T 16927, JB/T 7616 sowie weiteren internationalen Normen und liefert hochpräzise und wiederholbare Prüfimpulsformen für Isolationskoordination und Spannungsfestigkeitsprüfungen. Ölgetauchte Kondensatoren, Präzisionswiderstände und ausgelöste Kugelfunkenstrecken garantieren zuverlässige Synchronisation und lange Lebensdauer unter anspruchsvollen Testbedingungen. Das System verwendet eine Konstantstrom-Ladeeinheit mit ölgetauchtem Transformator, Hochspannungs-Gleichrichter und Polaritätsumschaltmechanismus für stabilen und flexiblen Betrieb. Die erweiterte Konsole integriert Datenerfassung, Lichtwellenleitersteuerung, Wellenformanzeige und automatisierte Berichtserstellung, wodurch Sicherheit und Effizienz des Bedieners gewährleistet werden. Mit zuverlässiger Leistung, kompakter Struktur und Einhaltung strenger Prüfnormen ist der 900kV-Generator von Huazheng die ideale Wahl für Energieversorger, Forschungsinstitute und Hochspannungslabore.
