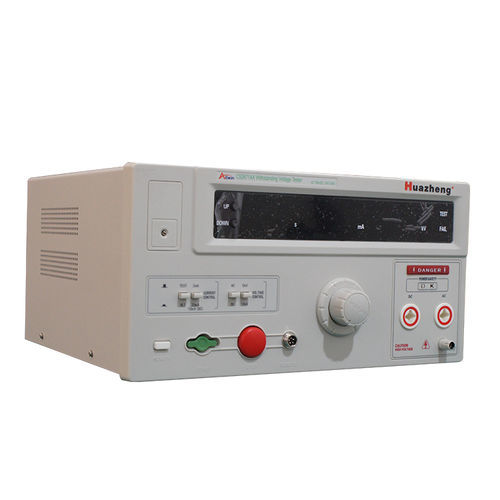

Hochspannungs-Dielektrimeter CS2671AX

DCAC

Produktbeschreibung
Das Spannungsprüfgerät dient zur Messung der Spannungsfestigkeit. Es ermöglicht die visuelle, präzise, schnelle und zuverlässige Prüfung der Durchschlagspannung, des Ableitstroms und anderer elektrischer Sicherheitsmerkmale verschiedener Messobjekte und kann als Gleich- (Wechsel-)Hochspannungsnetzteil zur Prüfung von Bauteilen und des gesamten Geräts eingesetzt werden.

Kurze Einführung
Das Spannungsprüfgerät der Serie CS267X entspricht den Anforderungen internationaler und nationaler Sicherheitsstandards wie IEC, BS, UL, JIS usw. Sein Spannungsfestigkeitsbereich liegt zwischen 3 kV und 20 kV, der Leckstrom zwischen 0 und 200 mA, wobei spezielle Anforderungen zusätzlich festgelegt werden. Dieses Gerät eignet sich für alle Arten von Haushaltsgeräten, Netzteilen, Kabeln, Transformatoren, Anschlussklemmen, Hochspannungs-Bakelit-Elektrogeräten, Schaltern, Steckdosen und Steckern, Motoren, Geschirrspülern, Waschmaschinen, Schleudertrocknern, Mikrowellenherden, elektromagnetischen Maschinen, Elektroöfen, elektrischen Kochstellen, Reiskochern, Fernsehgeräten, Ventilatoren, medizinischen Geräten, chemischen Anlagen und elektronischen Instrumenten. Messgeräte, komplette Maschinen usw. werden eingesetzt, um den Spannungsfestigkeitsschutz starker elektrischer Systeme zu gewährleisten und Leckströme zu prüfen. Sie sind außerdem unverzichtbare Prüfgeräte für Spannungsfestigkeitsmessungen in wissenschaftlichen Forschungslaboren und technischen Überwachungsabteilungen.
Die CS267X-Serie von Spannungsprüfgeräten basiert auf der Einführung und Weiterentwicklung fortschrittlicher Spannungsprüfgeräte weltweit und wurde durch die Kombination mit einer Vielzahl praktischer Anwendungsfälle chinesischer Anwender optimiert und verbessert.
CS2670A, CS2670A-1, CS2670AX, CS2670Y, CS2671AX, CS2671BX, CS2671TX, CS2672BX, CS2672CX, CS2672DX, CS2673X, CS2674AX usw. sind volldigitale Spannungsprüfgeräte, die von unserem Werk neu entwickelt wurden. Sowohl die Prüfspannung als auch die Leckstrom-Einschaltdauer werden digital angezeigt – eine in China erstmalig angewandte Technologie. Basierend auf dem Originalprodukt wurde die Leistung weiter verbessert. Der Leckstrom kann stufenlos und optional von 0,1 mA bis 100 mA eingestellt werden, um den jeweiligen Sicherheitsstandards und Anwenderanforderungen gerecht zu werden. Die im Vergleich zum Originalprodukt etwas größere Abweichung der Anzeige wurde durch die digitale Countdown-Anzeige behoben. Die Genauigkeit der Einschaltdauer wurde auf über ±1 % erhöht und der Prüfbereich auf 99 s erweitert. Die Funktion ist umfangreicher und praktischer, und der tatsächliche Leckstrom sowie die Messwerte des Messobjekts werden über die Leckstromanzeige visualisiert. So lässt sich ermitteln, welches Produkt im Vergleich zu ähnlichen Produkten oder Produkten anderer Hersteller eine bessere Spannungsfestigkeit aufweist. Dadurch wird die einwandfreie Funktion Ihrer Produkte gewährleistet. Gleichzeitig kann der digital angezeigte Leckstrom zur Anzeige weiterer Funktionen genutzt werden und ist zudem für die Messung der Sperrspannung und des Sperrleckstroms von Hochspannungs-Siliziumgleichrichtern sowie der Reservespannung und des Reserveleckstroms von Hochspannungsröhren in Dynatrons geeignet. Dieses Gerät zählt hinsichtlich technischer Leistungsfähigkeit, Qualität und Zuverlässigkeit zu den führenden Spannungsprüfgeräten auf dem chinesischen Markt.

Arbeitstheorie
Das Spannungsprüfgerät besteht aus einer Hochspannungsanstiegsschaltung, einer Leckstromerkennungsschaltung und einem Anzeigegerät. Die Hochspannungsanstiegsschaltung kalibriert die erforderliche Prüfspannung und gibt sie aus. Der Leckstrom kann auf den eingestellten Durchschlagstrom (Schutzstrom) eingestellt werden. Das Anzeigegerät zeigt direkt den Wert der Prüfspannung und des Leckstroms an (oder gibt den eingestellten Durchschlagstromwert aus). Sobald das Prüfobjekt die eingestellte Prüfzeit unter Einwirkung der Prüfspannung erreicht hat, schaltet das Gerät die Prüfspannung automatisch oder manuell ab. Tritt ein Durchschlag auf und überschreitet der Leckstrom den eingestellten Durchschlagstrom, schaltet das Gerät die Ausgangsspannung automatisch ab und gibt eine Warnung aus, um zu bestätigen, ob das Prüfobjekt die Isolationsprüfung bestehen kann.
Normen:

• IEC 60065: Sicherheit für Audio-, Video- und ähnliche elektronische Geräte
• IEC 60204-1: Sicherheit von Maschinen
• IEC 60335-1: Sicherheit von elektrischen Haushaltsgeräten und ähnlichen Geräten
• IEC 60598-1: Sicherheit von Beleuchtungsanlagen
• IEC 60601-1: Sicherheit medizinischer elektrischer Geräte
• IEC 60950: Sicherheit von Informationstechnikgeräten
• IEC 61010-1: Sicherheit elektrischer Mess-, Steuer- und Laborgeräte
• IEC61131-2: Sicherheit für Automaten

Modellliste
CS2671AX: Wechselstrom: 10 kV, 20 mA; Gleichstrom: 10 kV, 10 mA

Technische Parameter (Auszug für CS2671AX)
Ausgangsspannung: 0,00 bis 10,00 kV AC / DC
Maximale Ausgangsleistung: 100 VA (AC), 50 VA (DC)
Maximalstrom: 20 mA (AC), 10 mA (DC)
Aktueller Bereich: 2 mA, 20 mA (AC); 2 mA, 10 mA (DC)
Ausgabe Wellenform: Sinuswelle
Wellenformverzerrung: ≤5%
Testzeit: 0,0s ~ 999s, 0 = fortsetzen
Voltmeter Reichweite: 0,00 kV ~ 10,00 kV
Genauigkeit: ±(5%+5 Wörter)
Auflösung: 10 V
Angezeigter Wert: Effektivwert
Amperemeter Messbereich: 0,100 mA ~ 20,00 mA (AC), 0,100 mA ~ 10,00 mA (DC)
Auflösung: 2 mA: 1µA, 20 mA: 10µA
Genauigkeit: ±(5%+5 Wörter)
Timer Reichweite: 0,0s ~ 999s
Mindestauflösung: 0,1s
Genauigkeit: ±(1%+50ms)
SPS-Schnittstelle: Ja
Remote-Schnittstelle: Ja

Weitere Merkmale

• Digitale Anzeige von Prüfspannung und Leckstrom
• Stufenlose Einstellung des Leckstroms
• Automatische Abschaltung bei Überschreitung des eingestellten Leckstroms
• Geeignet für zahlreiche internationale Sicherheitsstandards
• Vielseitig einsetzbar für Haushaltsgeräte, industrielle Anwendungen und Labore

Technische Spezifikationen (Liste)

• Modell: CS2671AX
• Prüfspannung AC: 0-10 kV, max. 20 mA
• Prüfspannung DC: 0-10 kV, max. 10 mA
• Leckstrombereich: 0,1 mA bis 20 mA (AC), 0,1 mA bis 10 mA (DC)
• Anzeige: Digital
• Testzeit: 0,0s bis 999s
• Normen: IEC 60065, IEC 60204-1, IEC 60335-1, IEC 60598-1, IEC 60601-1, IEC 60950, IEC 61010-1, IEC61131-2
