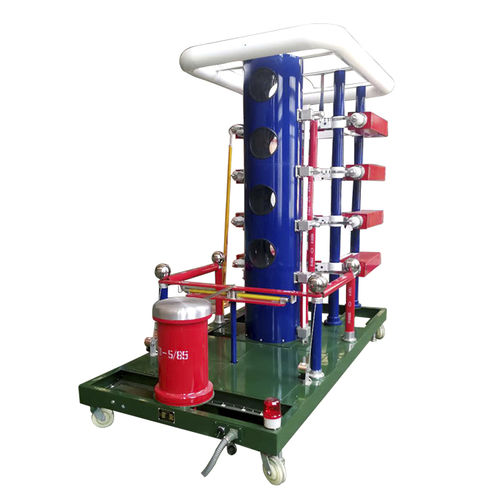

Schockspannungs-Testsystem HZCJ

für StromnetzmodularHochspannung

• Nennspannung: 3000kV • Nennstufenspannung: 200kV × 15 Stufen • Nennenergie: 450kJ • Gesamtkapazität: 0,1µF (30 × 3µF/100kV Kondensatoren) • Wellenform: Blitzstoß 1,2/50µs, Schaltstoß 250/2500µs, gekappte Welle 2–6µs • Dauer: ≥70 % der Nennspannung, 120s Betriebszyklus • Teiler-Genauigkeit: ≤±1 %, Ansprechzeit ≤100ns Der 3000kV Stoßspannungs-Generator von Huazheng ist speziell für Hochspannungsprüfungen an Transformatoren, Isolatoren, Durchführungen und GIS-Systemen entwickelt. Er erzeugt standardisierte Blitzstoß-Vollwellen, Schaltstoßwellen und gekappte Stoßwellen, streng gemäß GB/T 311, GB/T 16927 und anderen internationalen Normen. Mit modularer Turmkonstruktion und robuster Bauweise bietet er zuverlässige Leistung für Isolationskoordination und Spannungsfestigkeitsprüfungen in Labor- und Feldeinsätzen. Zu den Hauptvorteilen gehören ein ölgetauchter Ladetransformator, ein Hochspannungs-Gleichrichter-Siliziumstapel und ein Konstantstrom-Ladesystem für stabilen Ausgang. Die Struktur verfügt über 15 gestapelte Stufen mit ölgetauchten Kondensatoren, Widerständen und ausgelösten Kugelfunkenstrecken, die eine zuverlässige Entladungssynchronisation gewährleisten. Ausgestattet mit schwach gedämpften Kapazitätsteilern, Abschneidevorrichtung und modularen Zubehörteilen bietet dieser Generator eine hervorragende Wellenformtreue und Wiederholbarkeit und ist damit ideal für Energieforschungsinstitute, Hersteller und Hochspannungs-Prüflabore.
