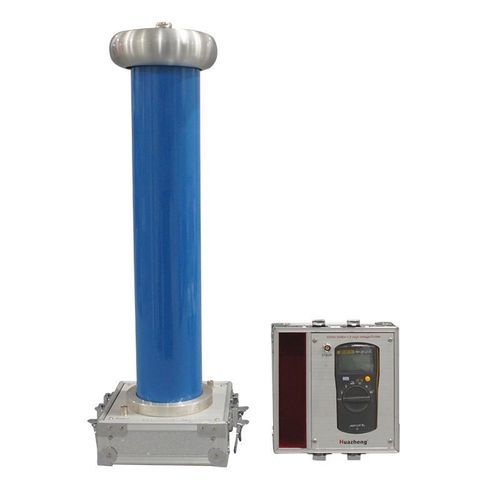

Hochspannungsteiler

Mess

Produktübersicht

• Diese Serie von AC- und DC-Hochspannungsteilern ist ein spezielles Messgerät für lokale Messungen, sowohl für Hochspannungs-Gleichstrommessungen als auch für Wechselspannungsmessungen.
• Das Gerät besteht aus einem Druckgerät und einem Messinstrument, die aus zwei Teilen bestehen.
• Geteilter Spannungsregler mit ausgewogener äquipotentieller Abschirmstruktur, in einem vollständig abgedichteten Isolierzylinder, der hochwertige elektronische Komponenten verwendet.
• Das gesamte Gerät bietet genaue Tests, gute Linearität, stabile Leistung, eine vernünftige Struktur, einfache Tragbarkeit, einfache Bedienung und intuitive Anzeigeeigenschaften.
• Ideal für Feldmessinstrumente.

Produkteigenschaften

• Präzision: Teilt Hochspannungspegel genau in handhabbare, niedrigere Spannungen für sichere Messungen durch Standardinstrumente unter Verwendung hochwertiger resistiver und kapazitiver Komponenten.
• Sicherheit: Ausgestattet mit hochwertigen Isoliermaterialien, Schutzgehäusen und integriertem Überlastschutz, um versehentlichen Kontakt zu verhindern und vor Spannungsspitzen zu schützen.
• Vielseitigkeit: Geeignet für Hochspannungstests, Kalibrierung von Messinstrumenten, Netzteil-Design und pädagogische Demonstrationen. Kompaktes und tragbares Design für einfache Integration.
• Benutzerfreundlich: Entwickelt mit benutzerfreundlichen Schnittstellen und klarer Beschriftung für eine einfache Einrichtung und Bedienung. Detaillierte Bedienungsanleitungen und Kundensupport verfügbar.

Die minimalen technischen Indikatoren
Spannungsgrad | AC/DC50kV | AC/DC100kV | AC/DC150kV | AC/DC200kV | AC/DC300kV
Druckverhältnis | 1000:1 | 1000:1 | 1000:1 | 1000:1 | 1000:1
Impedanz | 200MΩ | 400MΩ | 600MΩ | 800MΩ | 1200MΩ
Genauigkeit (DC-Wert) | 1.0 Stufe | 1.0 Stufe | 1.0 Stufe | 1.0 Stufe | 1.0 Stufe
Genauigkeit (Wechselwert) | 1.5 Stufe | 1.5 Stufe | 1.5 Stufe | 1.5 Stufe | 1.5 Stufe

Arbeitsumgebung

• Temperatur: 0~40°C
• Luftfeuchtigkeit: weniger als 85%RH

Volumen und Gewicht
Spannungsgrad | AC/DC50kV | AC/DC100kV | AC/DC150kV | AC/DC200kV | AC/DC300kV
Volumen (mm³) | 170×170×600 | 170×170×800 | 220×220×1100 | 220×220×1500 | 220×220×2100
Gewicht (kg) | Etwa 10 | Etwa 15 | Etwa 20 | Etwa 25 | Etwa 36

Merkmale / Technische Spezifikationen

• Speziell für AC- und DC-Hochspannungsmessungen
• Ausgewogene äquipotentielle Abschirmstruktur
• Vollständig abgedichteter Isolierzylinder
• Hochwertige elektronische Komponenten
• Genaues Testen und gute Linearität
• Stabile Leistung und vernünftige Struktur
• Einfach zu tragen und zu bedienen
• Intuitive Anzeige
• Hochwertige Isolierung und Überlastschutz
• Tragbares und kompaktes Design
• Temperaturbereich: 0~40°C
• Luftfeuchtigkeit: weniger als 85%RH
• Druckverhältnis: 1000:1
• Impedanz: bis zu 1200MΩ je nach Modell
• Genauigkeit: 1.0 Stufe (DC), 1.5 Stufe (AC)
• Gewicht: 10-36 kg je nach Modell
